Oris izvlečne stikalne omare z ekstrakcijo

Deyan Electric je profesionalni dobavitelj z bogatimi izkušnjami v proizvodnji industrijskih električnih naprav. Izvlečna stikalna omarica Outline z ekstrakcijo ima modularno izvlečno zasnovo z nazivno delovno napetostjo do 660 V. Njegova razdeljena struktura zagotavlja varno delovanje, medtem ko standardizirane funkcionalne enote zagotavljajo prilagodljivo konfiguracijo za aplikacije za distribucijo električne energije in krmiljenje motorja.

Pošlji povpraševanje

Opis izdelka

Izvlečna stikalna omarica Outline z ekstrakcijo se pogosto uporablja v elektrarnah, metalurških valjarnah, petrokemičnih obratih, lahki industriji in tekstilnih tovarnah, pristaniščih in dokih, hotelih in penzionih itd., kot distribucijski sistem za AC trifazne štirižilne ali petžične sisteme z napetostjo 380 V ali 660 V, frekvenco 50 Hz, nazivnim tokom 5000 A ali manj, za napajanje in centralizirano krmiljenje motorjev.

Izvlečna stikalna omarica Outline z ekstrakcijo je prestala obsežne tipske preskuse in pridobila certifikat CCC. Je visokokakovostna sestavljena nizkonapetostna stikalna omarica, ki ustreza naslednjim standardom:

Nacionalni standard GB7251.1-2005 "Ohišja nizkonapetostnih stikalnih naprav" in mednarodni standard IEC60439.1-1992 "Nizkonapetostne stikalne naprave in krmilna oprema".

Parameter izdelka (specifikacija)

Kategorija	Specifikacija
Osnovni parametri
Nazivna obratovalna napetost	400V / 660V
Nazivna izolacijska napetost	690V
Nazivna frekvenca	50Hz
Električne značilnosti
Nazivni tok glavne zbiralke	≤5000A
Največji odporni tok	176 kA (za najmanj 0,1 s)
Kratkotrajni tok	100 kA (najmanj 1 s)
Stopnja zaščite
Ohišje	IP30 (standard)
Notranji predelki	IP40 (za funkcionalne enote)
Mehanske lastnosti
Mehansko življenje	Izvlečni mehanizem: ≥1000 operacij
	Odklopnik: ≥10.000 operacij
Skladnost s standardi	IEC 61439-1/2, GB 7251.1
Okoljski pogoji
Temperatura okolja	-5°C do +40°C
Relativna vlažnost	≤95 % (brez kondenzacije)
Nadmorska višina	≤2000m
Glavne komponente
Odklopniki	Združljiv s standardnimi odklopniki v oblikovanem ohišju
Zaščitne naprave	Podpira različne digitalne releje in nadzorne naprave
Posebne lastnosti
Zaklepni sistem	Mehanske in električne zapore za varno delovanje
Komunikacija	Izbirni komunikacijski vmesnik (Modbus, Profibus)

Lastnosti in uporaba izdelka

Napredna modularna izvlečna zasnova

Celovit sistem varnostne zaščite

Visokozmogljivi električni parametri

Robustna strukturna celovitost

Zmožnost prilagodljive konfiguracije

Spletna mesta za uporabo

◇ Kompaktne sekundarne transformatorske postaje

◇ Mala industrijska in rudarska podjetja

◇ Vetrne elektrarne

◇ Hoteli, nakupovalna središča, poslovne stavbe, trgovski centri itd.

◇ C- Enota stikala za obremenitev

◇ Kabelska priključna enota D-Direct

◇ De-Direct kabelska priključna enota z ozemljitvenim stikalom

◇ F- Enota za kombinacijo stikala in varovalke

◇ V- Vakuumska odklopna enota

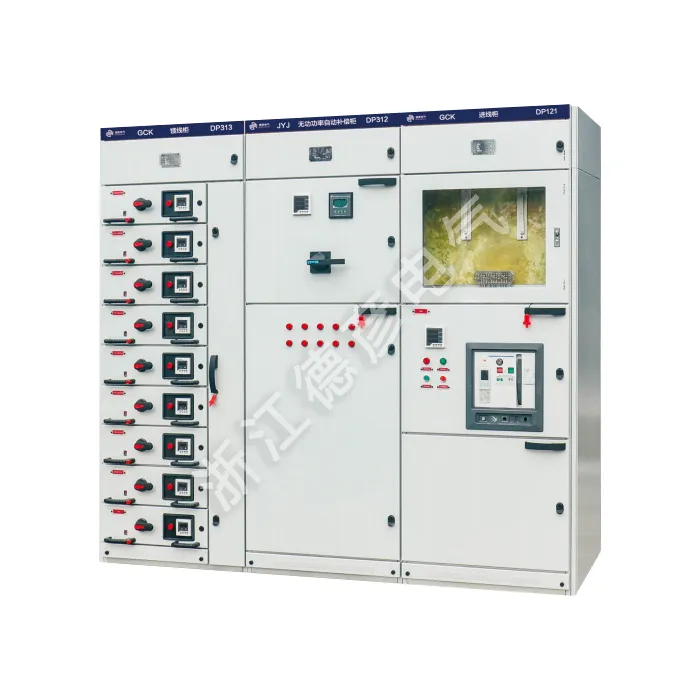

Extractable Switch Cabinet Outline By Extraction
