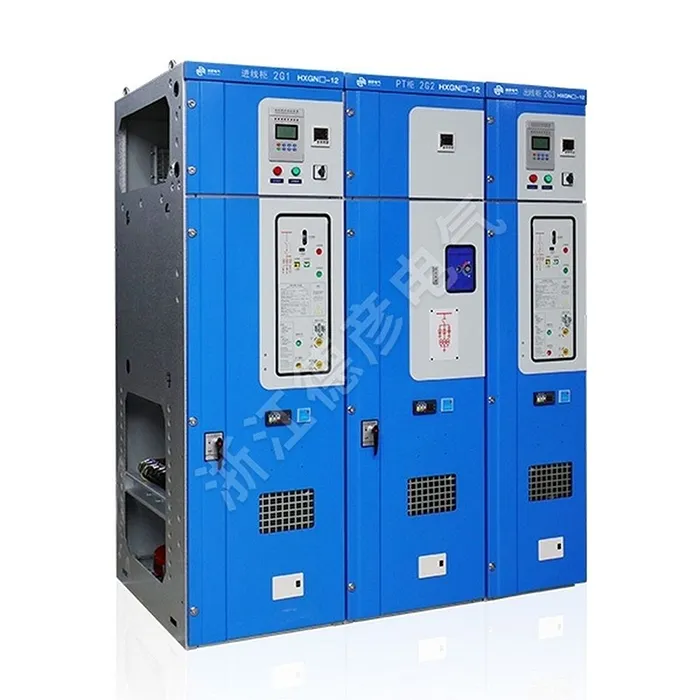

Zračno izolirana kompaktna stikalna naprava

Deyan Electric je profesionalni industrijski dobavitelj električne energije z integriranimi raziskavami in razvojem, proizvodnjo in storitvami. Osrednja preklopna komponenta kompaktne stikalne naprave z zračno izolacijo običajno uporablja zelo zanesljivo stikalo za prekinitev obremenitve na plin SF6 ali vakuum, ki zagotavlja močno preklopno zmogljivost obremenitvenega toka in zanesljivo zmogljivost kratkega stika. Ohišje kompaktne stikalne naprave z zračno izolacijo je izdelano iz visokokakovostnih jeklenih plošč, oblikovanih z uporabo računalniško vodenih (CNC) postopkov, ki zagotavljajo robustno mehansko trdnost in odpornost proti koroziji. Ključna konstrukcijska lastnost je izjemna kompaktnost. Z optimizirano tridimenzionalno postavitvijo združuje več funkcionalnih predelkov – vključno s komorami zbiralke, stikala, kabla in instrumentov/operacijskih mehanizmov – znotraj minimalnega prostorskega odtisa. Ti oddelki so ločeni s trdno ozemljenimi kovinskimi predelnimi stenami, kar je kritična varnostna funkcija, ki zagotavlja celovitost delovanja in preprečuje širjenje notranjih napak.

Pošlji povpraševanje

Opis izdelka

ZRAČNO izolirana kompaktna stikalna naprava Kompaktna stikalna naprava, ki jo je razvilo naše podjetje kot odgovor na zahteve naprednih uporabnikov po zanesljivosti, varnosti in kompaktnosti električne opreme, ima zračno izolacijo, kompaktno zasnovo, polne pravice intelektualne lastnine in celovito testiranje tipa. Primerno za električne sisteme 10 kV/7,2 kV v javnih zgradbah, komercialnih stanovanjskih zgradbah, industrijskih in rudarskih proizvodnih sektorjih. ZRAČNO izolirana kompaktna stikalna naprava je idealna tudi za visokonapetostno motorno gnano popolno mehansko opremo, ki zahteva kompaktne rešitve.

Parameter izdelka (specifikacija)

Serijska številka	Projekt	Enota	Preklopna omarica	Kombinirana elektro omarica	Omarica za odklopnik
01	Nazivna napetost	kv	12	12	12
02	Nazivna frekvenca	HZ	50/60	50/60	50/60
03	Nazivni tok	A
04	Glavni avtobus	A	630	630	630
05	Glavni avtobus podružnice	A	630	125 (odvisno od nazivnega toka varovalke)	630
06	Nazivna stopnja izolacije	kV
07	Prenosna napetost močnostne frekvence (faza-faza in faza-ozemljitev)	Kv	42	42	42
08	Prenosna napetost močnostne frekvence (med odmori)	Kv	48	48	48
09	Prenosna napetost močnostne frekvence (krmilna in pomožna vezja)	Kv	2	2	2
10	Prenosna napetost impulza strele (faza-faza in faza-zemlja)	Kv	75	75	75
11	Prenosna napetost impulza strele (med vrati)	Kv	85	85	85
12	Nazivni kratkotrajni vzdržni tok (r.m.s)	kA
13	Glavni tokokrog	kA	20/3S	-	25/2S
14	Ozemljitveni krog	kA	20/2S	-	25/2S
15	Nazivni maksimalni vzdržni tok (vrh)	kA	50	80	63
16	Nazivni zapiralni tok kratkega stika (vrh)	kA	50
17	Nazivni prekinitveni tok kratkega stika	kA	-	31.5	25
18	Nazivni prenosni tok	kA	-	1700	-
19	Nazivni izklopni tok aktivne obremenitve	A	630	-	-
20	Nazivni prekinitveni tok v zaprti zanki	A	630	-	630
21	Nazivni polnilni in prekinitveni tok kabla	A	10	-	15
22	Ocena zaščite	drugič	IP3X	IP3X	IP3X
23	Mehansko življenje
24	Stikalo za obremenitev		5000	5000	10000
25	Stikalo za ozemljitev		2000	2000	2000

Lastnosti in uporaba izdelka

1. Kompaktna in prostorsko varčna zasnova

2. Uporaba zraka kot primarnega izolacijskega medija

3. Stroškovna učinkovitost in ekonomska prednost

4. Izboljšana varnost z robustnimi zaklepnimi sistemi

5. Visoka zanesljivost in enostavnost vzdrževanja

Spletna mesta za uporabo

◇ Kompaktne sekundarne transformatorske postaje

◇ Mala industrijska in rudarska podjetja

◇ Vetrne elektrarne

◇ Hoteli, nakupovalna središča, poslovne stavbe, trgovski centri itd.

◇ C- Enota stikala za obremenitev

◇ Kabelska priključna enota D-Direct

◇ De-Direct kabelska priključna enota z ozemljitvenim stikalom

◇ F- Enota za kombinacijo stikala in varovalke

◇ V- Vakuumska odklopna enota
