Stikalna naprava Ring glavne enote

Deyan Electric je profesionalni industrijski dobavitelj električne energije z integriranimi raziskavami in razvojem, proizvodnjo in storitvami. Stikalna naprava Ring Main Unit je kompaktna, zaprta sekundarna razdelilna enota za srednjenapetostna omrežja. Zagotavlja zanesljivo oskrbo z električno energijo z omogočanjem učinkovitega preklapljanja obremenitve in izolacije napak v konfiguraciji "ring", kar zmanjšuje izpade. Njegove ključne lastnosti vključujejo modularno zasnovo, SF6 ali vakuumsko izolacijo in večjo varnost za urbano in industrijsko uporabo.

Pošlji povpraševanje

Opis izdelka

Predstavitev izdelka glavne stikalne enote Ring ponuja 10 standardnih konfiguracijskih možnosti, ki izpolnjujejo zahteve uporabe večine distribucijskih omrežij 36–40,5 kV. Kot kompaktna stikalna naprava XGN-40.5 omogoča skoraj vsako kombinacijo izbranih funkcionalnih enot.

Stikalna naprava obročne glavne enote ima vmesnike in uporabniške vmesnike, ki zagotavljajo popolno preklopno rešitev za sekundarna distribucijska omrežja 36–40,5 kV.

Njegova plinska komora iz nerjavečega jekla je napolnjena s plinom SF6, ki popolnoma zapre vse dele pod napetostjo in stikala pred zunanjim okoljem. Ta popolnoma zaprt sistem ščiti notranja stikala in vse dele pod napetostjo pred zunanjimi okoljskimi spremembami, kar zagotavlja visoko zanesljivost, varnost osebja in delovanje, ki praktično ne zahteva vzdrževanja.

Parameter izdelka (specifikacija)

● Glavni tehnični parametri vakuumske stikalne naprave

Ime	Enota	številčna vrednost
Nazivna napetost	kV	40.5
Nazivni tok	A	1250 1600 2000
Nazivna frekvenca	Hz	50
Nazivni kratkotrajni tok	KA	20 25 31.5
Nazivni maksimalni vzdržni tok	KA	50 63 80
Nazivna močna frekvenca vzdržljive napetosti	KV	95/1min
Nazivna vzdržljiva napetost impulza strele	KV	185
Nazivno trajanje kratkega stika	S	4
Ocena zaščite		IP3X

● Ključni tehnični parametri vakuumskega odklopnika

Ime	Enota	številčna vrednost
Nazivna napetost	KV	40.5
Nazivna frekvenca	HZ	50
Nazivna močna frekvenca vzdržljive napetosti	KV	95/1min
Nazivna vzdržljiva napetost impulza strele	KV	185
Nazivni tok	A	1250 1600 2000
Nazivni kratkotrajni tok	KA	20 25 31.5
Nazivni kratkotrajni prekinitveni tok	KA	20 25 31.5
Nazivni maksimalni vzdržni tok	KA	50 63 80
Nazivno trajanje kratkega stika	ms	4
Odpiralni čas	ms	30 ≤ t≤ 60
Čas zapiranja	s	50 ≤ t≤ 100
Nazivni cikli prekinitvenega toka kratkega stika	drugič	20
Mehansko življenje	drugič	10000
Ocena zaščite		IP43

Lastnosti in uporaba izdelka

Največja varnost in zaščita osebja

Neprimerljiva zanesljivost in odpornost na okolje

Kompaktna in prostorsko varčna zasnova

Operativna prilagodljivost in pripravljenost za prihodnost

Spletna mesta za uporabo

◇ Kompaktne sekundarne transformatorske postaje

◇ Mala industrijska in rudarska podjetja

◇ Vetrne elektrarne

◇ Hoteli, nakupovalna središča, poslovne stavbe, trgovski centri itd.

◇ C- Enota stikala za obremenitev

◇ D- Enota za neposredno kabelsko povezavo

◇ De-Direct kabelska priključna enota z ozemljitvenim stikalom

◇ F- Enota za kombinacijo stikala in varovalke

◇ V- Vakuumska odklopna enota

Podrobnosti proizvodnje

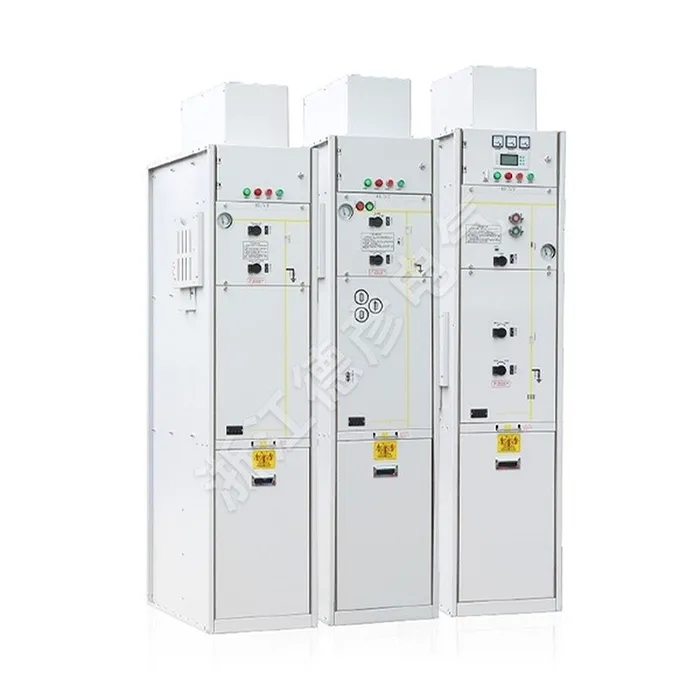

Ring Main Unit Switchgear
