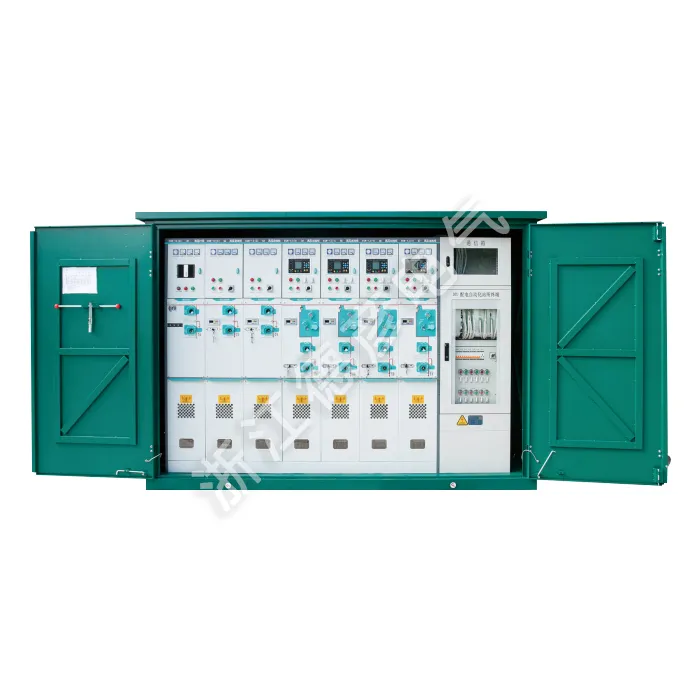

Razcepna omarica za visokonapetostni kabel （zunanja stikalna postaja）

Deyan Electric je profesionalni industrijski dobavitelj električne energije z integriranimi raziskavami in razvojem, proizvodnjo in storitvami. Razcepna omarica za visokonapetostni kabel （zunanja stikalna postaja） je kompaktna, vremensko odporna zunanja stikalna postaja za distribucijska omrežja 6–35 kV. Omogoča varno razvejanje kablov, povezavo in izolacijo s popolnoma izoliranimi vtičnimi konektorji, ki imajo vidne odklopne točke in zanesljivo ozemljitev. Ta rešitev, ki prihrani prostor, poenostavi razširitev omrežja in vzdrževanje.

Pošlji povpraševanje

Opis izdelka

Razvejalna omarica za visokonapetostni kabel （zunanja stikalna postaja） je kompaktna, na vremenske vplive odporna zunanja stikalna postaja za distribucijska omrežja 6–35 kV, napredna plinsko izolirana zunanja obročna glavna enota, ki vključuje mednarodne standardne tehnologije. Razcepne omarice za visokonapetostne kable so zasnovane za distribucijska omrežja 12/24 kV, imajo popolnoma zaprto SF6 izolacijo, modularno konstrukcijo in delovanje brez vzdrževanja, primerno za težka okolja. S podporo razširljivim avtomatizacijskim funkcijam omogoča zanesljivo distribucijo električne energije v industrijskih parkih, mestnih območjih in komercialnih središčih, hkrati pa olajša omrežno inteligenco.

Parameter izdelka (specifikacija)

Ime projekta			Enota	Stikalo za obremenitev
Ime projekta			Enota	Preklopna enota C-Load	F-kombinirana električna enota	Enota V-odklopnika
Nazivna napetost			kv	12/24	12/24	12/24
Nazivna frekvenca			Hz	50	50	50
Nazivni tok			A	630	125	630
Nazivni prenosni tok			A		1750
Nazivna stopnja izolacije	1 min močne frekvence vzdržljive napetosti (faza-ozemljitev)	izmenično, v nasprotju	KV		42/65
		Med odmori	KV		48/79
	Impulzna napetost strele	izmenično, v nasprotju	KV		75/125
	Impulzna napetost strele		KV		85/145
Nazivni prekinitveni tok kratkega stika			kV	20	315	20
Nazivni zapiralni tok kratkega stika			KA	50	80	50
Nazivni zapiralni tok kratkega stika (stikalo za ozemljitev)			KA	50		50
Nazivni kratkotrajni vzdržni tok		Glavni tokokrog	kA	20	20	20
Nazivni kratkotrajni vzdržni tok		Stikalo za ozemljitev	KA	20	20	20
Ocenjeno kratkotrajno trajanje		Glavni tokokrog	S	4		4
Ocenjeno kratkotrajno trajanje		Stikalo za ozemljitev	S	4	4	4
Nazivni maksimalni vzdržni tok		Glavni tokokrog	KA	50		50
Nazivni maksimalni vzdržni tok		Stikalo za ozemljitev	KA	50	50	50
Preskus notranjega obloka (preskus obloka z notranjim zgorevanjem)			A	630	20kA/0,5s	630
Nazivni prekinitveni tok v zaprti zanki			A	630	Omejeno z varovalko	630
Nazivni izklopni tok aktivne obremenitve			A	10	Omejeno z varovalko	25
Nazivni polnilni in prekinitveni tok kabla			drugič	5000	17.4	3000
Mehansko življenje		Stikalo za obremenitev/odklop	drugič	3000	5000	3000
		Stikalo za ozemljitev	drugič		3000	10000
		Vakuumski odklopnik	Mpa
Tlak plina SF6 (absolutni tlak pri 20 °C)					0.035
Letna stopnja udara strele					≤0,025 % letno
Stopnja zaščite za zračno komoro in cev z varovalko					IP67
Ocena zaščite ohišja in ohišja					IP4X

Lastnosti in uporaba izdelka

Kompakten zunanji dizajn

Popolna zaščita okolja

Napredna tehnologija plinske izolacije

Prilagodljiva modularna konfiguracija

Delovanje brez vzdrževanja

Spletna mesta za uporabo

◇ Kompaktne sekundarne transformatorske postaje

◇ Mala industrijska in rudarska podjetja

◇ Vetrne elektrarne

◇ Hoteli, nakupovalna središča, poslovne stavbe, trgovski centri itd.

◇ C- Enota stikala za obremenitev

◇ Kabelska priključna enota D-Direct

◇ De-Direct kabelska priključna enota z ozemljitvenim stikalom

◇ F- Enota za kombinacijo stikala in varovalke

◇ V- Vakuumska odklopna enota

High Voltage Cable Branch Box (Outdoor Switching Station)
