Zakaj so stikalne naprave ključno vozlišče v sodobnih energetskih sistemih?

V elektroenergetskem sistemu jeprenos električne energijeod elektrarn do končnih uporabnikov vključuje niz zapletenih stopenj nadzora, distribucije in zaščite. Ta postopek vključuje veliko več kot preprosto povezovanje žic; temelji na prefinjeni, usklajeni paleti opreme. Stikalna naprava, ki služi kot kritično vozlišče v električnem omrežju, izvaja funkcije, ki presegajo preprost koncept "preklapljanja". V bistvu gre za kovinsko zaprt sklop, ki združuje več funkcionalnih enot, zadolženih za osnovne operacije, kot so izdelava in prekinitev tokokroga, nadzor stanja, zaščita pred napakami in distribucija električne energije. Razumevanje stikalnih naprav je ključno za razumevanje, kako sodobni elektroenergetski sistemi dosegajo varno, zanesljivo in prilagodljivo napajanje.

Glavna vrednost stikalnih naprav je v njihovi fizični izvedbi "izolacije" in "nadzora". Napajalni sistemi morajo vzdrževati različne pogoje delovanja, vključno z rutinskim prenosom električne energije in izpadi, varno izolacijo med vzdrževanjem opreme in hitrim odklopom med napakami. Z mehansko kombinacijo in električnim zaklepanjem notranjih funkcionalnih enot stikalna naprava standardizira in varuje te operacije. Njegovo kovinsko ohišje zagotavlja robustno zaščitno pregrado, ki fizično ločuje komponente pod napetostjo od zunanjega okolja in osebja. V notranjosti predelne stene nadalje delijo enoto na neodvisne predelke, kot so zbiralka, komora odklopnika in kabelska komora. Ta zasnova zagotavlja, da če pride do napake v enem oddelku, njen vpliv ostane lokaliziran, kar preprečuje stopnjevanje incidenta. Ta modularna, razdeljena filozofija oblikovanja je osnova za to, kako stikalne naprave zagotavljajo splošno stabilnost sistema.

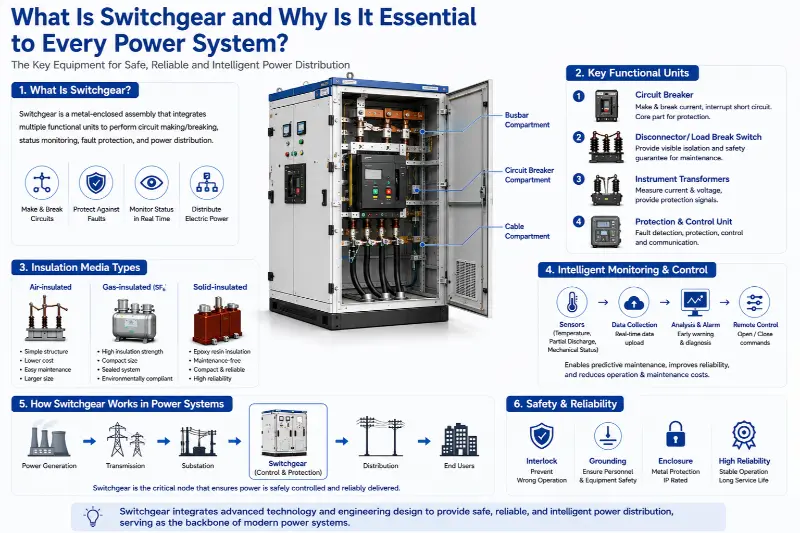

Kar zadeva funkcionalno sestavo, tipična stikalna enota ni le en kos opreme, temveč miniaturni sistem. Sestavljen je iz več ključnih funkcionalnih enot, ki delujejo usklajeno:

1. Enota za izdelavo in prekinitev glavnega tokokroga: Glavna komponenta tukaj je odklopnik. Sposoben je vzpostavljati in prekinjati tokokroge pod normalnimi pogoji obremenitve; še pomembneje pa je, da v primeru kratkega stika ali hude preobremenitve njegov notranji sprožilni mehanizem omogoča samodejno sproženje v milisekundah in prekine tok napake. Njegova izklopna zmogljivost neposredno določa obseg napak kratkega stika, ki jih stikalna naprava lahko prenese.

2. Varnostna ločitev in vidna prekinitvena enota: To funkcijo opravljajo predvsem ločilniki (izolatorji) ali bremensko-odklopna stikala. Odklopniki se uporabljajo po tem, ko se odklopnik odpre, da ustvarijo jasno, zanesljivo zračno izolirano režo, ki zagotavlja vidno varnostno zagotovilo za vzdrževanje opreme. Zaščitna stikala lahko kategoriziramo na naslednji način: 1. Zračno izolirana: kot primarni izolacijski medij uporabljajo zrak pri atmosferskem tlaku. Prednosti vključujejo preprosto strukturo, nižje stroške in enostavno vzdrževanje. Slabosti vključujejo zajetno velikost opreme; ker ima zrak razmeroma nizko dielektrično trdnost, so za zagotovitev varnosti potrebne velike električne razdalje. Notranje komponente so dovzetne tudi za okoljske dejavnike, kot sta vlaga in prah.

3. Plinsko izoliran: Plin žveplov heksafluorid (SF6) se običajno uporablja kot izolacijski medij in medij za gašenje obloka. Plin SF6 nudi odlično izolacijo in zmogljivosti za dušenje obloka, kar omogoča, da so stikalne naprave, ki uporabljajo to tehnologijo, zelo kompaktne z majhnim odtisom, hkrati pa ostajajo odporne na zunanje okoljske motnje. Vendar se tehnologija v veliki meri opira na tehnike tesnjenja plina; poleg tega je SF6 močan toplogredni plin, za njegovo predelavo in odstranjevanje pa veljajo strogi okoljski predpisi.

4. Trdno izolirano: Trdni materiali, kot je epoksi smola, se uporabljajo za ulivanje ali zapiranje komponent primarnega vezja (npr. odklopnikov, odklopnikov) v en sam integrirani modul. Ta tehnologija popolnoma odpravlja vplive zunanjega okolja in omogoča delovanje brez vzdrževanja, pri čemer je velikost opreme med zračno in plinsko izoliranimi tipi. Izziv je v izjemno visokih zahtevah glede obdelave materiala in načrtovanja odvajanja toplote.

Sodobna zasnova stikalnih naprav vedno bolj poudarja opazovanje stanja ter inteligentno delovanje in vzdrževanje. Tradicionalni modeli periodičnega vzdrževanja se usmerjajo k predvidenemu vzdrževanju na podlagi stanja. To temelji na različnih senzorjih, nameščenih v ohišju: temperaturni senzorji spremljajo proizvodnjo toplote na kontaktih in povezovalnih točkah zbiralke; senzorji delne razelektritve zaznajo napake notranje izolacije v zgodnji fazi; in senzorji mehanskih karakteristik beležijo hitrost odpiranja in zapiranja ter čase odklopnikov. Zbrani podatki se naložijo v zaledni sistem, kjer analiza velikih podatkov zagotavlja zgodnja opozorila o morebitnih napakah, kar omogoča ciljno vzdrževanje; to bistveno poveča zanesljivost napajanja in zmanjša stroške delovanja in vzdrževanja.

Stikalne naprave ne delujejo ločeno; njegov sekundarni nadzorni sistem služi kot nevronski vmesnik za integracijo v sodobna pametna omrežja. Preko standardnih komunikacijskih protokolov se lahko podatki o zaščiti, meritvah in statusu prenašajo v avtomatizirane sisteme transformatorskih postaj ali v dispečerske centre na višji ravni. Prejema lahko tudi ukaze za daljinsko upravljanje za izvedbo operacij odpiranja in zapiranja na daljavo. Ta zmožnost za dvosmerno izmenjavo informacij omogoča dispečerjem omrežja, da spremljajo stanje delovanja roba omrežja v realnem času in olajša hitro izolacijo napak in ponovno vzpostavitev napajanja – temeljna elementa pri izgradnji samoobnovljivega omrežja.

Kar zadeva namestitev in dolgoročno delovanje, na delovanje stikalnih naprav vpliva veliko dejavnikov. Ravnost temeljev namestitve, zatezni moment priključkov zbiralk in zanesljivost ozemljitvenega omrežja so začetni pogoji, ki določajo njegovo življenjsko dobo. Med delovanjem se notranje komponente kopičijo zaradi električne in mehanske obrabe; povezave se lahko zrahljajo zaradi toplotnega raztezanja/krčenja ali elektromagnetnih sil, kar povzroči pregrevanje; izolacijski materiali pa se skozi čas postopoma starajo. Celo najnaprednejša oprema zahteva strokovne preglede, spremljanje temperature in testiranje delne razelektritve za spremljanje sprememb v njenem stanju.

Kot kritično vozlišče v elektroenergetskem sistemu stikalne naprave utelešajo oblikovalsko filozofijo, za katero je značilna visoka integracija, funkcionalna specializacija in osredotočenost na varnostno redundanco. Od robustne zunanje kovinske obloge do zapletene notranje električne logike in od temeljnih fizikalnih izolacijskih principov do vrhunskih tehnologij pametnega zaznavanja, vsaka podrobnost služi glavnemu cilju: vzpostavitev zanesljivih kontrolnih točk in varnostnih ovir sredi kompleksnih pretokov električne energije. Globoko razumevanje stikalnih naprav razkrije, da neprekinjeno, stabilno napajanje ne more biti samoumevno; namesto tega temelji na strogi inženirski zasnovi in ​​nenehnem tehnološkem razvoju, ki stoji za neštetimi kosi tako kritične opreme. Te enote so sposobne vzpostavljati in prekinjati tokokroge pri nazivnem toku in vzdržati posebne tokove kratkega stika, zato so za posebne namene pogosto povezane z varovalkami. Mehanske ali električne zapore med njimi in odklopniki so ključne za preprečevanje napak pri delovanju.
