Montažna transformatorska postaja kabinskega tipa

Deyan Electric je profesionalni dobavitelj z bogatimi izkušnjami v proizvodnji industrijskih električnih naprav. Montažna transformatorska postaja kabinskega tipa je kompaktna, popolnoma integrirana napajalna rešitev, zasnovana za napetostni razred 40,5 kV. Ta robustna, vremensko odporna enota združuje visokonapetostno stikalno napravo, transformator in nizkonapetostno distribucijo v eno samo, vnaprej sestavljeno ohišje. Zagotavlja zanesljivo delovanje, izboljšano varnost in je idealen za hitro uporabo v industrijskih, rudarskih in komunalnih aplikacijah, ki zahtevajo robustno srednjenapetostno distribucijo.

Pošlji povpraševanje

Opis izdelka

Montažna transformatorska postaja v obliki kabine je bila obsežno sprejeta v tujini od leta 1980, s primeri, vključno s popolnoma modularnimi 33kV transformatorskimi postajami v ZDA, 66kV transformatorskimi postajami na Japonskem in ABB-jevimi kontejnerskimi ohišji, ki se pogosto uporabljajo na Bližnjem vzhodu.

Na Kitajskem se običajno uporabljajo škatlaste transformatorske postaje 35 kV in 10 kV, skupaj s kontejnerskimi SVG, sistemi za odmrzovanje z enosmernim tokom in modularnimi PV pretvorniki. Leta 2013 je State Grid Corporation začela demonstracije pametnih transformatorskih postaj po načelu "standardizirane zasnove, tovarniške proizvodnje, modularne konstrukcije in mehanizirane namestitve", ki nadomešča tradicionalne zgradbe z montažnimi moduli. Projekti, kot sta postaji AIS Chongqing Dashishi 220 kV in Hubei Future City 110 kV, ponazarjata ta pristop.

Ta razvoj montažne transformatorske postaje kabinskega tipa je nabral dragocene izkušnje in spodbudil inovacije v proizvodnji domače opreme. Naše podjetje je specializirano za načrtovanje in proizvodnjo vrste kontejnerskih rešitev, vključno z ohišji za funkcionalno opremo, modularnimi zgradbami, standardnimi in posebnimi logističnimi kontejnerji ter pripadajočimi komponentami in dodatki.

Parameter izdelka (specifikacija)

Kategorija	Parameter	Tipična vrednost/specifikacija
Visokonapetostna (HV) stran	Nazivna napetost	40,5 kV
	Nazivna frekvenca	50 Hz / 60 Hz
	Nazivni tok	1250 A, 1600 A, 2000 A (ali po meri)
	Nazivni kratkotrajni tok	25 kA / 4 s
	Prenosna napetost impulza strele	185 kV
	Prenosna napetost močnostne frekvence	95 kV / 1 min
Transformator	Nazivna zmogljivost	1000 kVA - 10000 kVA (prilagodljivo)
	Razmerje napetosti	35 kV ± 2 × 2,5 % / 10,5 kV (ali 0,4 kV)
	Navijalna povezava	Dyn11 (pogosto)
	Vrsta	Oljni ali suhi tip
Nizkonapetostna (LV) stran	Nazivna napetost	0,4 kV / 0,69 kV
	Nazivni tok (glavna zbiralka)	Do 5000 A
	Nazivni kratkotrajni tok	50 kA / 1 s
	Dohodni/odhodni prekinjevalci	ACB / MCCB
Ohišje kabine	Struktura	Montažno modularno jeklo
	Stopnja zaščite (koda IP)	IP43 ali višji
	Toplotno upravljanje	Naravno prezračevanje, prisilno prezračevanje ali klimatizacija
	Življenjska doba	> 30 let
Standardi in varnost	Veljavni standardi	IEC 62271, GB/T 17467 itd.
Standardi in varnost	Fire Performance	Ognjevarni materiali in ognjevarne predelne stene

Lastnosti in uporaba izdelka

Integrirana zasnova "Plug-and-Play".

Robustno in na vremenske vplive odporno ohišje kabine

Izboljšana varnost z ločenimi predelki

Optimizirano za enostavno vzdrževanje in prilagodljivost

Tovarniško testirano za zajamčeno zanesljivost

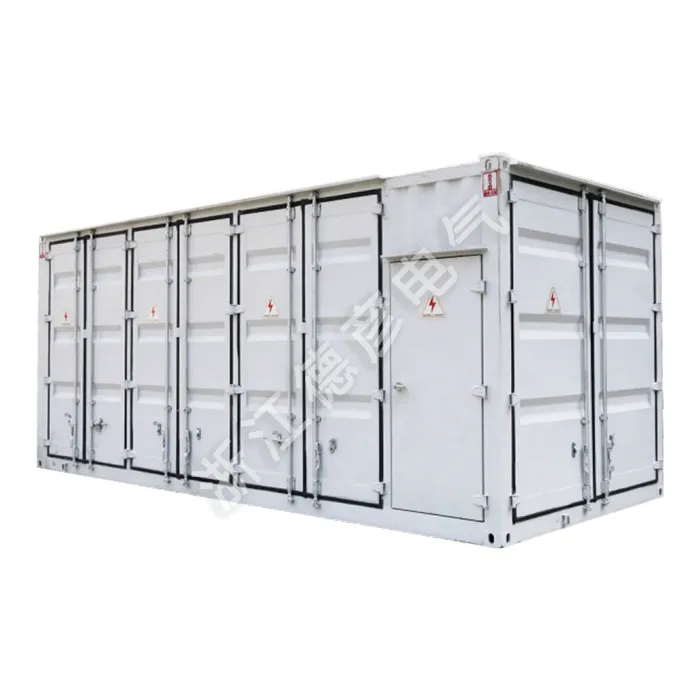

Prefabricated Cabin-Type Substation
