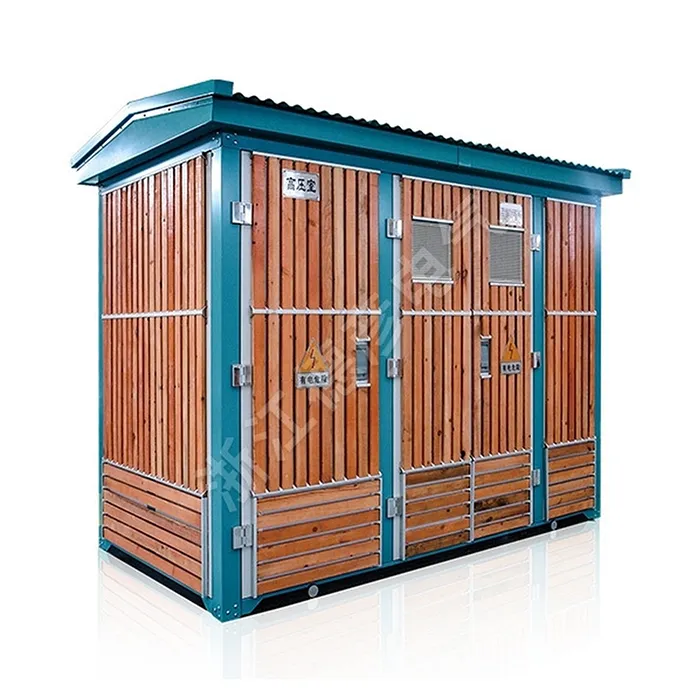

Visoko/nizkonapetostna montažna transformatorska postaja

Deyan Electric je profesionalni dobavitelj z bogatimi izkušnjami v proizvodnji industrijskih električnih naprav. Visoko/nizkonapetostna montažna transformatorska postaja je kompaktna, popolnoma zaprta in tipsko preizkušena rešitev za distribucijo električne energije od 12 kV do 400 V. Ta enota "plug-and-play" združuje transformator, stikalno napravo HV/LV in krmilne sisteme v eno samo, robustno in vremensko odporno ohišje. Zagotavlja zanesljivo oskrbo z energijo, večjo varnost in je idealen za hitro uporabo v mestnih, industrijskih in komercialnih aplikacijah.

Pošlji povpraševanje

Opis izdelka

Visoko/nizkonapetostna montažna postaja se pogosto uporablja pri nadgradnjah mestnega omrežja, stanovanjskih skupnostih, visokih stavbah, industrijskih in rudarskih objektih, hotelih, nakupovalnih središčih, letališčih, železnicah, naftnih poljih, dokih, avtocestah in začasnih energetskih objektih za uporabo v zaprtih prostorih in na prostem.

Visoko/nizkonapetostna montažna transformatorska postaja je popolnoma integrirana, kompaktna rešitev za pretvorbo srednje napetosti (npr. 12 kV ali 40,5 kV) v nizko napetost (400 V). Ta "plug-and-play" enota združuje transformatorje, VN/NN stikalne naprave in krmilne sisteme v robustnem, vremensko odpornem ohišju. Zagotavlja zanesljivo distribucijo električne energije, omogoča hitro namestitev na kraju samem z minimalnimi gradbenimi deli in je idealen za uporabo v mestih, industriji in obnovljivih virih energije.

Parameter izdelka (specifikacija)

● Tehnične specifikacije stikala za obremenitev

Serijska številka	Ime	Enota	Stikalo za obremenitev FKN12-12	FZN25-12 Vakuumsko stikalo za obremenitev
1	Nazivna napetost	kV	10
2	Največja delovna napetost	kV	12
3	Nazivna frekvenca	Hz	50
4	Nazivni tok	A	630
5	Nazivni prekinitveni tok	A	630
6	Tok toplotne stabilnosti (RMS)	kA/S	20/2	20/4
7	Tok dinamične stabilnosti	kA	50	50
8	Zapiralni tok kratkega stika (vrh)	KA	50	50
9	Zavorni cikli pri polni obremenitvi	drugič	20	10000
10	Mehansko življenje	drugič	2000	10000
11	1 min močne frekvence vzdržljive napetosti (faza-faza in faza-ozemljitev)	kV	42	42
12	Impulzna napetost strele (relativna in glede na zemljo)	kV	75	75

● Tehnične specifikacije za visokonapetostne varovalke

Serijska številka		Nazivna napetost (kV)	Prekinitveni tok (A)	Prekinitveni tok (KA)	Nazivna vrednost varovalke (A)
UK model	Domači model	Nazivna napetost (kV)	Prekinitveni tok (A)	Prekinitveni tok (KA)	Nazivna vrednost varovalke (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Opomba: Določeno glede na to, ali je nameščen zatič. N pomeni, da udarca ni, A pomeni, da je udarec prisoten.

Serijska številka	Vrsta potovalne naprave	Nazivni tok sprožilnika A	Prekinitvena zmogljivost kA (AC 380V)
DW15-630		315.400.630	40
DW15-1000		630.800.1000	50
DW15-1600	Toplotno-elektromagnetni ali elektronski	1600	50
DW15-2500		1600, 2000, 2500	60
CW1-2000		630,800,1000,1250,1600,2000	65 (80)
CW1-3200	Inteligenten	2000, 2500, 3200	100

Lastnosti in uporaba izdelka

Kompaktna, integrirana zasnova "Plug-and-Play".

Robustno in vremensko odporno ohišje

Visoka varnost in zanesljivost

Odlična zmogljivost transformatorja

Prilagodljiva konfiguracija in enostavno vzdrževanje

Spletna mesta za uporabo

◇ Kompaktne sekundarne transformatorske postaje

◇ Mala industrijska in rudarska podjetja

◇ Vetrne elektrarne

◇ Hoteli, nakupovalna središča, poslovne stavbe, trgovski centri itd.

◇ C- Enota stikala za obremenitev

◇ Kabelska priključna enota D-Direct

◇ De-Direct kabelska priključna enota z ozemljitvenim stikalom

◇ F- Enota za kombinacijo stikala in varovalke

◇ V- Vakuumska odklopna enota

High/Low Voltage Prefabricated Substation
