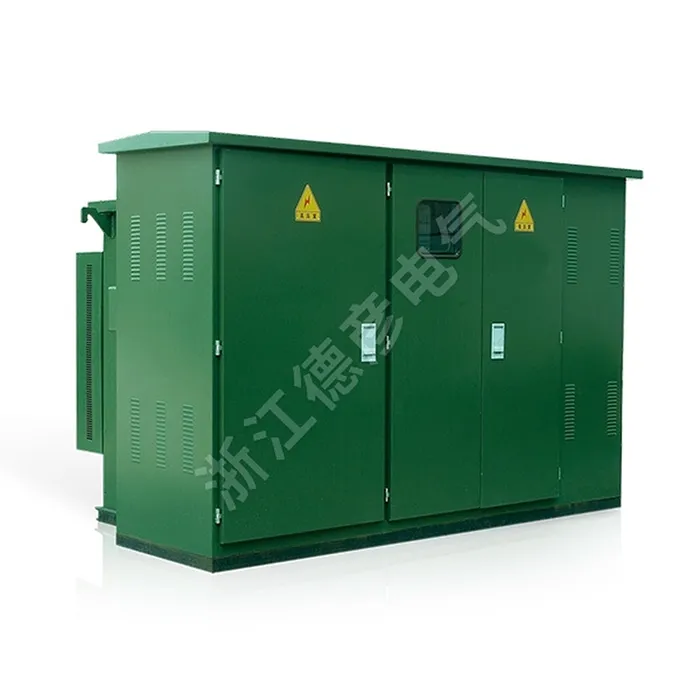

Montažna transformatorska postaja v ameriškem slogu

Deyan Electric je profesionalni dobavitelj z bogatimi izkušnjami v proizvodnji industrijskih električnih naprav. Montažna transformatorska postaja v ameriškem slogu je kompaktna, popolnoma integrirana rešitev za distribucijo električne energije 10kV-35kV. Odlikuje ga jekleno ohišje, odporno na nepooblaščene posege in vremenske vplive, s klasičnim estetskim dizajnom. Ta "plug-and-play" enota združuje visokonapetostno obročasto glavno enoto, transformator z majhnimi izgubami in nizkonapetostno stikalno napravo v en sam robusten sistem. Zagotavlja zanesljivo delovanje, enostavno namestitev in je idealen za javne prostore, stanovanjska območja in industrijsko uporabo.

Pošlji povpraševanje

Opis izdelka

Montažna škatlasta transformatorska postaja v ameriškem slogu vključuje napredno mednarodno tehnologijo, hkrati pa je prilagojena domačim razmeram. Montažna transformatorska postaja v ameriškem slogu ima kompaktno zasnovo, enostavno namestitev in vzdrževanje, nizek hrup, nizke izgube, zaščito proti kraji, močno preobremenitveno zmogljivost in celovite zaščitne ukrepe. Primeren je za nova stanovanjska naselja, zelene pasove, parke, postaje, hotele, gradbišča, letališča ipd.

Parameter izdelka (specifikacija)

Serijska številka	Ime	Enota	Tehnične specifikacije
1	Nazivna napetost	kv	10/0,4 (visok tlak/nizek tlak)
2	Največja delovna napetost	kv	12 (visokonapetostna stran)
3	Nazivna frekvenca	Hz	50
4	Nazivna zmogljivost	KVA	50-1600
5	1-minutna vzdržljiva napetost električne frekvence	KV	35
6	Impulzna napetost strele	KV	75
7	Metoda hlajenja		Samohlajenje v olju
8	Visokonapetostni izklopni tok rezervne varovalke	kA	50
9	Izklopni tok vstavljene varovalke	KA	2.5
10	Temperatura okolja	℃	-35-+40
11	Dovoljen dvig temperature tuljave	k	65
12	Regulacija napetosti v prostem teku		±5 % ali ±2 × 2,5 %
13	Nivo hrupa	dB	50
14	Ocena zaščite		IP43

Tabela tehničnih specifikacij transformatorja

Vsebuje novo transformatorsko jedro serije S9, ki ponuja nizke izgube, odlično preobremenitveno zmogljivost in močno odpornost proti kratkemu stiku. Vsi pritrdilni elementi so obdelani z ukrepi proti popuščanju, kar odpravlja potrebo po dvigovanju jedra. Alternativno so na voljo tudi vrhunski transformatorji serije S10 in serije S11.

Zmogljivost kVA	Napetost kV		Oznaka skupine povezav	Tok brez obremenitve %			Tok brez obremenitve %			Impedanca Napetost %	S9	S10	S11
Zmogljivost kVA	Visok pritisk	Nizek pritisk	Oznaka skupine povezav	S9	S10	S11	S9	S9	S11	Impedanca Napetost %	S9	S10	S11
50	10±5% ali ±2×2,5%	0.4	Dyn11 ali Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Lastnosti in uporaba izdelka

Integrirana in kompaktna zasnova

Transformatorsko jedro potopljeno v olje

Visoka varnost in odpornost proti posegom

Vnaprej testirano za zanesljivost

Prilagodljiva namestitev in ozemljitev

Spletna mesta za uporabo

◇ Kompaktne sekundarne transformatorske postaje

◇ Mala industrijska in rudarska podjetja

◇ Vetrne elektrarne

◇ Hoteli, nakupovalna središča, poslovne stavbe, trgovski centri itd.

◇ C- Enota stikala za obremenitev

◇ Kabelska priključna enota D-Direct

◇ De-Direct kabelska priključna enota z ozemljitvenim stikalom

◇ F- Enota za kombinacijo stikala in varovalke

◇ V- Vakuumska odklopna enota

American-style Prefabricated Box-Type Substation
