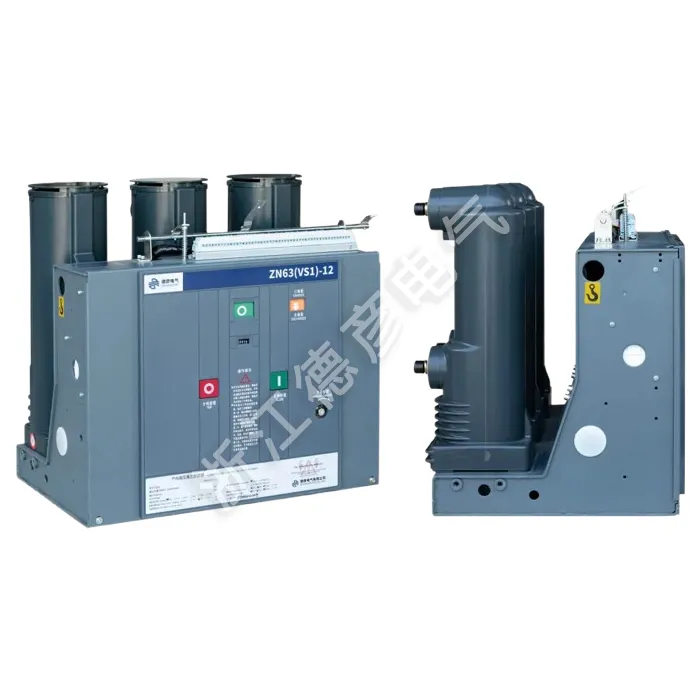

Fiksni notranji visokonapetostni vakuumski odklopnik

Deyan Electric je profesionalni dobavitelj z bogatimi izkušnjami v proizvodnji industrijskih električnih naprav. Fiksni notranji visokonapetostni vakuumski odklopnik, zasnovan za 12kV sisteme. Z uporabo napredne tehnologije vakuumske prekinitve zagotavlja zanesljivo prekinitev toka, minimalno vzdrževanje in večjo varnost. Kompakten in vsestranski je idealen za distribucijo električne energije in zaščito v različnih industrijskih in komunalnih aplikacijah.

Pošlji povpraševanje

Opis izdelka

Fiksni notranji vakuumski odklopnik je trifazna notranja stikalna naprava AC 50Hz, 12KV. Primeren je za nadzor in zaščito industrijskih podjetij, elektrarn, transformatorskih postaj in električnih objektov ter je primeren za pogosta delovna mesta. Upravljalni mehanizem in telo odklopnika sta integrirana. Lahko je zasnovan kot fiksna vgradna enota ali pa je opremljen z namenskim mehanizmom za aktiviranje, ki tvori predalno enoto za uporabo. Del glavnega vezja fiksnega notranjega vakuumskega odklopnika lahko sprejme vgrajen strjen priključni drog za doseganje miniaturizacije, visoke zanesljivosti in odklopnika brez vzdrževanja. Opremljen je lahko s srednje vgrajenimi stikalnimi omaricami tipa KYN28-12(GZS), fiksni tip pa se lahko uporablja tudi v stikalnih omaricah fiksnega tipa XGN.

Parameter izdelka (specifikacija)

Serijska številka	Ime		Enota	podatki
1	Nazivna napetost		kV	12
2	Največja delovna napetost		KV	12
3	Nazivni tok		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nazivni prekinitveni tok kratkega stika (nazivni tok toplotne stabilnosti - RMS)		KA	20/25	31.5		40
5	Nazivni zapiralni tok kratkega stika (vrh)		KA	50/63	80		100
6	Nazivni maksimalni vzdržni tok (nazivni tok dinamične stabilnosti - vrh)		KA	50/63	80		100
7	4S nazivni vzdržni tok kratkega stika		KA	20/25	31.5		20/25
8	Nazivna stopnja izolacije	Odpornost na delovno napetost (pred in po nazivni prekinitvi)/1 min vzdržljivost napetosti frekvence	KV	Ground 42 (Break 48)
		Odporna napetost (pred in po nazivni zlomu)/najvišja nazivna vzdržljiva napetost impulza strele		Ground 75 (Break 85)
9	Nazivni čas toplotne stabilnosti		S	4
10	Nazivno zaporedje delovanja			Ločeno -0,3S - Kombinirano -180S - Kombinirano
11	Mehansko življenje		drugič	20000
12	Nazivni prekinitveni tok kratkega stika Število prekinitev		drugič	50
13	Nazivna zapiralna napetost delovnega mehanizma (DC)		v	AC、DC 110.220
14	Nazivna odpiralna napetost delovnega mehanizma (DC)		v	AC、DC 110.220
15	Kontaktna vrzel		mm	11±1
16	Prekomerni hod (dolžina stiskanja kontaktne vzmeti)		mm	3,5±0,5
17	Trifazni odbojni čas zapiranja in odpiranja		ms	≤2
18	Čas odboja kontakta med zapiranjem		ms	≤2
19	Povprečna potovalna hitrost		m/s	0,9~1,2
	Povprečna hitrost zapiranja		m/s	0,5-~0,8
20	Odpiralni čas	Pri največji delovni napetosti	S	≤0,05
21		Pri minimalni delovni napetosti		≤0,08
22	Čas zapiranja		S	0.1
23	Odpornost glavnega tokokroga vsake faze		μΩ	630 ≤50		1250 ≤ 45
24	Dovoljena kumulativna debelina obrabe za gibljive in mirujoče kontakte		mm	3

Lastnosti in uporaba izdelka

Napredna vakuumska prekinitev

Fiksna in kompaktna zasnova

Visoka varnost in zanesljivost

Vzmetni pogonski mehanizem

Vsestranski obseg uporabe

◇ Kompaktne sekundarne transformatorske postaje

◇ Mala industrijska in rudarska podjetja

◇ Vetrne elektrarne

◇ Hoteli, nakupovalna središča, poslovne stavbe, trgovski centri itd.

◇ C- Enota stikala za obremenitev

◇ Kabelska priključna enota D-Direct

◇ De-Direct kabelska priključna enota z ozemljitvenim stikalom

◇ F- Enota za kombinacijo stikala in varovalke

◇ V- Vakuumska odklopna enota
