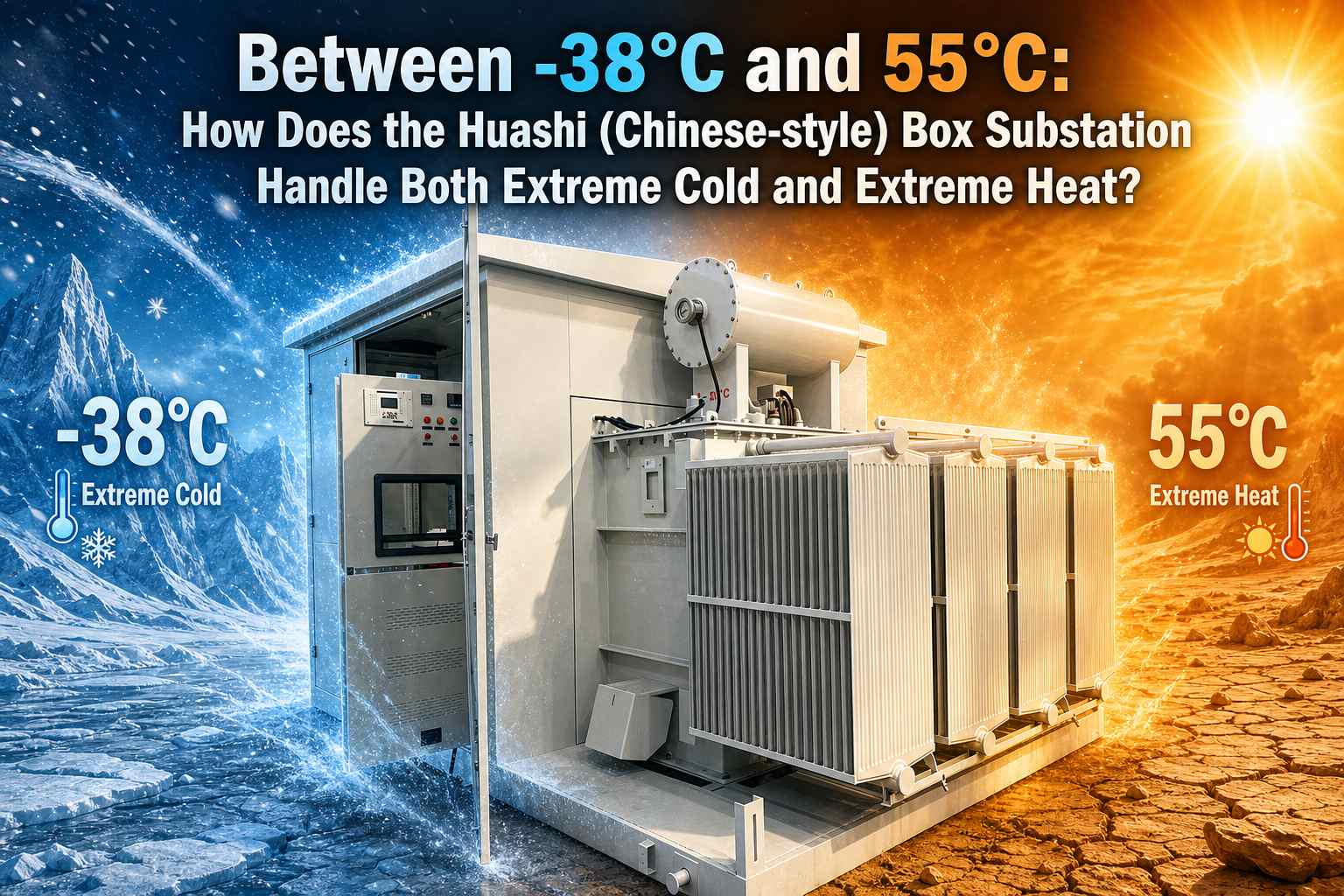

Med -38 °C in 55 °C: kako deluje podpostaja Huashi (v kitajskem slogu) Box

Na čezmorskih območjih novih energetskih projektov, kot so srednjeazijski gobi, ruski Daljni vzhod in afriške puščave, se oprema skozi vse leto sooča z ogromnimi temperaturnimi razlikami: zimske temperature padejo na -38 °C, medtem ko se poletne površinske temperature dvignejo na 55 °C. V takšnih pogojih so običajne škatlaste razdelilne postaje zelo nagnjene k okvaram, vključno z nizkotemperaturnim strjevanjem olja, zagozditvijo stikalnega mehanizma, sprožitvijo zaradi preobremenitve pri visoki temperaturi in pospešenim staranjem izolacije, kar neposredno vpliva na neprekinjeno proizvodnjo električne energije fotovoltaičnih in vetrnih elektrarn.Zhejiang Deyan Electric Co., Ltd.je optimiziral in nadgradil svojo škatlasto transformatorsko postajo v kitajskem slogu za zapletene pogoje delovanja v tujini, doseganje stabilnega in neprekinjenega delovanja v širokem temperaturnem območju od -38 °C do 55 °C, zagotavljanje zanesljivih montažnih rešitev za distribucijo električne energije za globalne izvajalce EPC in nove stranke energetskih postaj.

Tisto, po čemer se škatlasta transformatorska postaja v kitajskem slogu razlikuje od tradicionalnih evropskih škatlastih transformatorskih postaj, je njena glavna značilnost: ohišje transformatorja je nameščeno zunaj, s toplotnimi odvodi, ki so neposredno izpostavljeni zraku, pri čemer se toplota odvaja od naravnega prezračevanja. To mu daje sam po sebi odličen potencial za odvajanje toplote, kar je temeljna prednost za prilagajanje visokotemperaturnim scenarijem. Na podlagi tega strukturnega temelja je Deyan Electric izdelal specializirane zasnove po meri, ki ciljajo na dve glavni bolečinski točki ekstremnega mraza in ekstremne vročine, ter naenkrat rešuje izzive delovanja opreme, ki jih povzročajo velike temperaturne razlike.

Pogoji delovanja pri visoki temperaturi 55 °C: izboljšano odvajanje toplote, brez sprožitve pri visoki temperaturi

Pri projektih v bližnjevzhodnih in afriških puščavah lahko temperature okolja dosežejo celo 55 °C. Zaradi sončnega sevanja v kombinaciji s proizvodnjo toplote transformatorja so običajne razdelilne postaje zelo dovzetne za zaščito pred previsoko temperaturo in zmanjšano delovanje. Škatlasta podpostaja Deyan v kitajskem slogu ima zunanje nameščeno strukturo radiatorjev odprtega tipa, ki v celoti izkorišča naravno konvekcijsko hlajenje in zmanjšuje odvisnost od ranljivih komponent, kot so ventilatorji.

Lupina ohišja uporablja jekleno ploščo, odporno na UV-žarke, prevlečeno s fluoroogljikom, odporno na vremenske vplive, da se upre intenzivnemu sončnemu sevanju in zmanjša notranjo akumulacijo toplote. Visokonapetostni in nizkonapetostni predelki so opremljeni z inteligentnim temperaturno nadzorovanim izpušnim sistemom, ki samodejno aktivira prisilno prezračevanje, ko temperature dosežejo nastavljeno mejno vrednost, v kombinaciji z zasloni filtra za prah za uravnoteženje odvajanja toplote in preprečevanje peska. Vse notranje komponente so visokotemperaturni deli industrijskega razreda, izolacijski materiali pa imajo rezervirano zadostno temperaturno rezervo, ki ohranja stabilno nazivno zmogljivost pri 55 °C in preprečuje zaustavitve postaje zaradi pregrevanja podpostaje.

Ekstremni mraz -38 °C Pogoji delovanja: Nizkotemperaturno sredstvo proti zmrzovanju, ki zagotavlja zanesljiv zagon

Ko temperatura okolja pade na -38 °C, se viskoznost običajnega transformatorskega olja močno poveča in lahko celo obarja vosek. Tesnila stikal postanejo krhka pri nizkih temperaturah, v krmilnih omaricah pa pride do kondenzacije in zmrzovanja, zaradi česar se oprema ne more zapreti.

Za projekte pri visokih temperaturah Deyan izbere naftensko transformatorsko olje z nizko točko strjevanja, ki ohranja dobro tekočnost pri nizkih temperaturah. Visokonapetostni in nizkonapetostni predelki škatlaste transformatorske postaje so opremljeni z integriranim inteligentnim ogrevanjem + modulom za razvlaževanje proti kondenzaciji, ki samodejno aktivira ogrevanje, ko temperature padejo pod nastavljeno vrednost, ter ohranja delovno temperaturo krmilnih in zaščitnih krogov.

Tesnilo ohišja uporablja tesnilne trakove iz silikonske gume, odporne na nizke temperature, ki preprečujejo strjevanje in razpoke pri nizkih temperaturah ter preprečujejo vdor vlage, ledu in snega. Struktura lupine je bila preverjena pri nizkotemperaturnem udaru, brez tveganja krhkega zloma v ekstremno mrzlih okoljih, kar zagotavlja nemoten zagon pri -38 °C in prilagajanje projektom vetrne elektrarne in fotovoltaike v Srednji Aziji in Sibiriji.

Prilagoditev za več scenarijev, izpolnjevanje standardov čezmorskih projektov

Škatlasta transformatorska postaja Zhejiang Deyan Electric v kitajskem slogu združuje visokonapetostni predel, nizkonapetostni predel in zunanje nameščen transformator, potopljen v olje. Odlikuje ga kompaktna struktura in manjši tloris, kar omogoča dviganje na mestu in hitro namestitev.

Podpira glavne napetostne nivoje 10 kV/35 kV in ga je mogoče prilagoditi za čezmorske projekte, vključno s fotovoltaičnim povečanjem, vetrno energijo in distribucijo električne energije v rudarstvu. Izdelati ga je mogoče v skladu z mednarodnimi standardi IEC in ima certifikate CE, RoHS in druge povezane certifikate, ki izpolnjujejo zahteve glede skladnosti čezmorskih lastnikov in izvajalcev EPC.

Poleg širokotemperaturne zasnove je ohišje na voljo v zaščitnih ocenah IP54/IP55 in podpira prilagajanje korozije proti peščenemu viharju in solnemu razprševanju ter se prilagaja kompozitnim težkim okoljem, kot so planote, peščeni viharji in obalna območja. Celotna enota ima celovito mehansko zaklepanje, prenapetostne odvodnike, tlačno razbremenitev in konfiguracije za zaščito pred plinom, s priročnim upravljanjem in vzdrževanjem. Vzdrževanje ene same enote ne vpliva na delovanje drugih enot, kar bistveno zmanjša stroške O&M postaje.

 Zaključek

Od ekstremno mrzlih snežnih polj pri -38 °C do žgočih puščav pri 55 °C ekstremne temperaturne razlike niso več ovira za nove energetske projekte v tujini. Škatlasta transformatorska postaja Zhejiang Deyan Electric v kitajskem slogu, ki temelji na svoji edinstveni konstrukcijski zasnovi in ​​tehnologiji prilagajanja širokega temperaturnega razpona, dosega stabilno delovanje v okoljih z visoko in nizko temperaturo, kar zagotavlja stroškovno učinkovite rešitve montažnih postaj za globalno distribucijo električne energije in nove energetske projekte.

Če iščete škatlasto postajo v kitajskem slogu, ki se lahko prilagodi ekstremnim podnebjem, se obrnite na Zhejiang Deyan Electric za tehnične rešitve projekta in ponudbe.

Zhejiang Deyan Electric Co., Ltd.
