Glavna enota Ring: osrednje distribucijsko vozlišče za distribucijsko omrežje v mestih in nove energetske projekte

Z obsežno popularizacijo obnove mestnega elektroenergetskega omrežja, distribuirane fotovoltaike, shranjevanja energije in polnilnih pilotov postaja struktura distribucijskih omrežij vse bolj zapletena. Obročasti način napajanja odlikuje visoka zanesljivost napajanja in majhen obseg vpliva napake, s čimer postane glavna omrežna shema za distribucijo električne energije v mestih, industrijskih parkih in novih energetskih postajah. Glavna enota obroča je nepogrešljiva jedrna stikalna naprava v strukturah obročnega omrežja.

Obročna glavna enota je s kovino zaprta kompletna stikalna naprava, ki se večinoma uporablja za distribucijska omrežja srednje napetosti 10 kV. Prevzame funkcije distribucije električne energije, preklapljanja linij in izolacije napak, kar omogoča medsebojno povezavo več linij v obročni postavitvi. Ko pride do napake na odseku linije, lahko hitro prekine poškodovani segment, da zagotovi neprekinjeno oskrbo z električno energijo na območjih brez napake, učinkovito skrajša trajanje izpada električne energije in izboljša odpornost omrežja.

I. Osnovna funkcionalna vrednost glavnih enot obroča

1. Zgradite obročaste napajalne strukture:za uresničitev medsebojnega povezovanja več distribucijskih vodov, prekinitev tradicionalnega enojnega radialnega načina napajanja in zagotavljanje rezervnih kanalov za napajanje.

2. Hitra izolacija napak:Sodelujte s sekundarnimi inteligentnimi napravami za hitro prekinitev tokokrogov v primeru kratkega stika in napak pri ozemljitvi, preprečite širjenje nesreč in postavite temelje za samoozdravitvena distribucijska omrežja.

3. Racionalna razporeditev moči:Kot podružnice za distribucijo električne energije distribucijo električne energije v komercialne cone, stanovanjske skupnosti, tovarne in fotovoltaične pospeševalne enote.

4. Varna izolacija za vzdrževanje opreme:Oblikujte vidne prelomne točke skozi ločilnike, da ustvarite varne pogoje delovanja za vzdrževanje linije in zaščitite osebno varnost vzdrževalca.

II. Glavna tehnična klasifikacija glavnih enot obroča

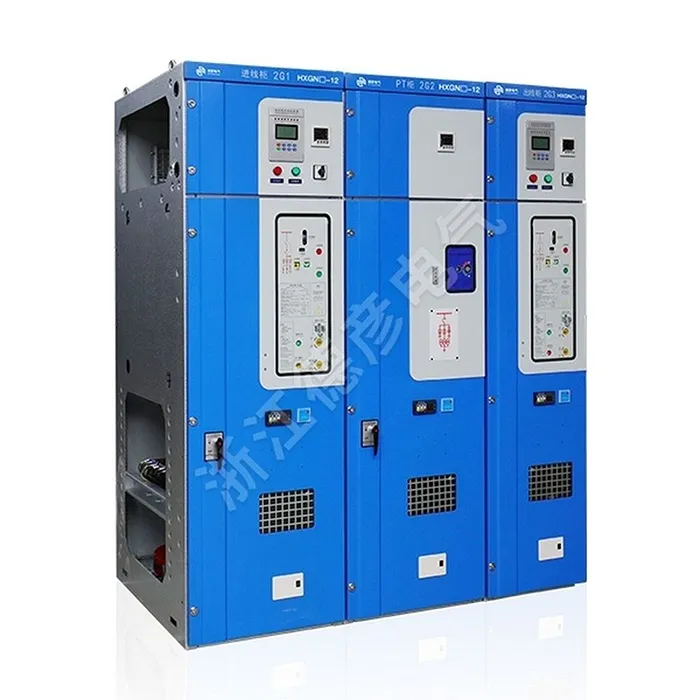

1. Glavna enota z zračno izoliranim obročem (AIS)

Kot izolacijski medij uporablja atmosferski zrak, z intuitivno strukturo in priročnim vzdrževanjem, po zmernih stroških nabave.

Prednosti:Nizek prag vzdrževanja in zelo vsestranski nadomestni deli

Slabosti:Velika omarica, dovzetna za zunanja okolja, kot sta vlaga in prah.

Veljavni scenariji:Notranji prostori za distribucijo električne energije z ugodnimi okoljskimi pogoji.

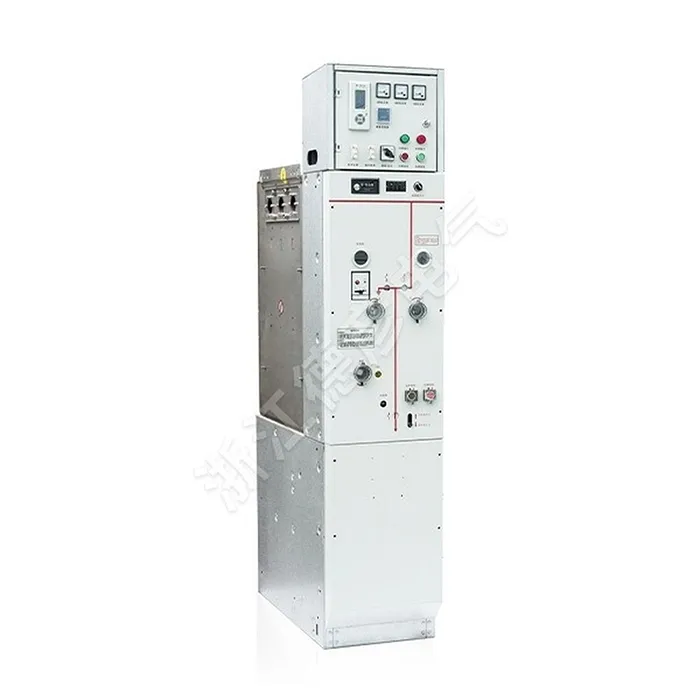

2. S plinom izolirana obročasta glavna enota (GIS plinska omarica)

Ima zaprto strukturo rezervoarja za plin in uporablja izolacijski plin kot glavno izolacijo in medij za gašenje obloka, ki služi kot glavni izdelek na trenutnem trgu.

Prednosti:Kompaktna velikost, majhna površina tal, močna odpornost na zunanji prah in kondenzacijo, visoka stopnja zaščite

Veljavni scenariji:Zunanje stikalne postaje, podzemne cevne galerije, ozki prostori za distribucijo električne energije, fotovoltaični projekti in obnova starih mestnih električnih omrežij.

3. Trdno izolirana obročna glavna enota (SIS)

Njegove primarne prevodne komponente so v celoti ulite in kapsulirane z epoksidno smolo brez plinskega polnila, kar zagotavlja izjemno zaščito okolja.

Prednosti:Ni nevarnosti uhajanja plina, močna okoljska prilagodljivost in odlična zmogljivost brez vzdrževanja

Slabosti:Visoke zahteve tehnologije obdelave in težka zamenjava notranjih komponent.

Veljavni scenariji:Parki in ključni projekti s strogimi zahtevami glede varstva okolja in eksplozijske zaščite.

III. Inteligentna nadgradnja: Primarno-sekundarne integrirane celovite rešitve glavne enote obroča

Tradicionalne obročne glavne enote izvajajo le primarne preklopne funkcije in se ne morejo prilagoditi novim tipom napajalnih sistemov. Trenutno industrija na široko promovira primarno-sekundarne integrirane popolne rešitve: vgrajene tokovne in napetostne senzorje, enote za nadzor delne izpraznitve in temperaturne senzorje znotraj obročnih glavnih enot, ki se ujemajo z zunanjimi inteligentnimi terminali za distribucijo električne energije. Celoten sistem lahko izvaja naslednje funkcije:

● Oddaljeno nalaganje podatkov o delovanju v realnem času
● Samodejna lokacija napake, poročanje in izolacija segmenta
● Daljinsko upravljanje zapiranja in odpiranja
● Zgodnje opozorilo o pregretju spojev in okvarah notranje izolacije

Opomba: terminali za inteligentno distribucijo električne energije so kupljene pomožne komponente.Deyan Electricje odgovoren za konstrukcijsko zasnovo omare, ožičenje, integrirano montažo in celotno zagon za dostavo. Primarno-sekundarne integrirane obročne glavne enote delujejo kot pomembni nosilci za implementacijo distribucijske avtomatizacije, ki se na široko ujema z novimi energetskimi transformatorskimi postajami in pametnimi mestnimi distribucijskimi omrežji električne energije.

IV. Ključni dejavniki, ki jih je treba upoštevati pri izbiri glavne enote obroča

1. Delovno okolje:Notranji/zunanji, vlaga, tveganje korozije, velikost prostora

2. Shema napajanja:Preprost radialni napajalnik ali napajalnik z dvojnim obročem

3. Oblika izolacije:Izbira med zračno izolacijo, plinsko izolacijo in trdno izolacijo

4. Funkcionalne zahteve:Osnovni tip ali inteligentna podpora s primarno-sekundarno integracijo

5. Lestvica obremenitve, prekinitveni tok kratkega stika, stopnja zaščite in drugi električni parametri

Razumna izbira modela lahko uravnoteži začetno naložbo ter dolgoročne stroške delovanja in vzdrževanja, kar zagotavlja stabilno delovanje opreme več kot deset let.

Kratek uvod v Zhejiang Deyan Electric

Zhejiang Deyan Electric Co., Ltd.se osredotoča na srednjo in nizkonapetostno celotno opremo za distribucijo električne energije in integrirane rešitve za distribucijo električne energije. Podjetje neodvisno proizvaja primarne stikalne naprave, vključno z zračno izoliranimi glavnimi enotami, plinsko izoliranimi stikalnimi napravami in kompletnimi zunanjimi stikalnimi postajami. V skladu s projektnimi zahtevami lahko zagotovi primarno-sekundarne integrirane celovite rešitve, integrirane z inteligentnimi nadzornimi komponentami, inteligentnimi terminali za distribucijo električne energije, razdelilnimi postajami, visoko- in nizkonapetostnimi stikalnimi omaricami ter montažnimi sistemi za celotno kabino.

Njegovi izdelki se pogosto uporabljajo za nadgradnjo mestnega električnega omrežja, distribucijo električne energije v industrijskih in komercialnih parkih, distribuirane fotovoltaične elektrarne, projekte shranjevanja energije, železniški tranzit, komunalno infrastrukturo in druge scenarije. Podjetje podpira prilagojene primarne sheme, integrirano montažo in celotno tovarniško zagon, s strokovno tehnično ekipo, ki zagotavlja predhodno zasnovo sheme in tehnično podporo pri izbiri parametrov.

Če imate zahteve po nabavi in ​​svetovanju glede sheme obročnih glavnih enot in celotne opreme za distribucijo električne energije, se obrnite na Deyan Electric. Še naprej zagotavljamo varne, zanesljive in stroškovno učinkovite celovite rešitve za distribucijo električne energije za različne energetske projekte.
