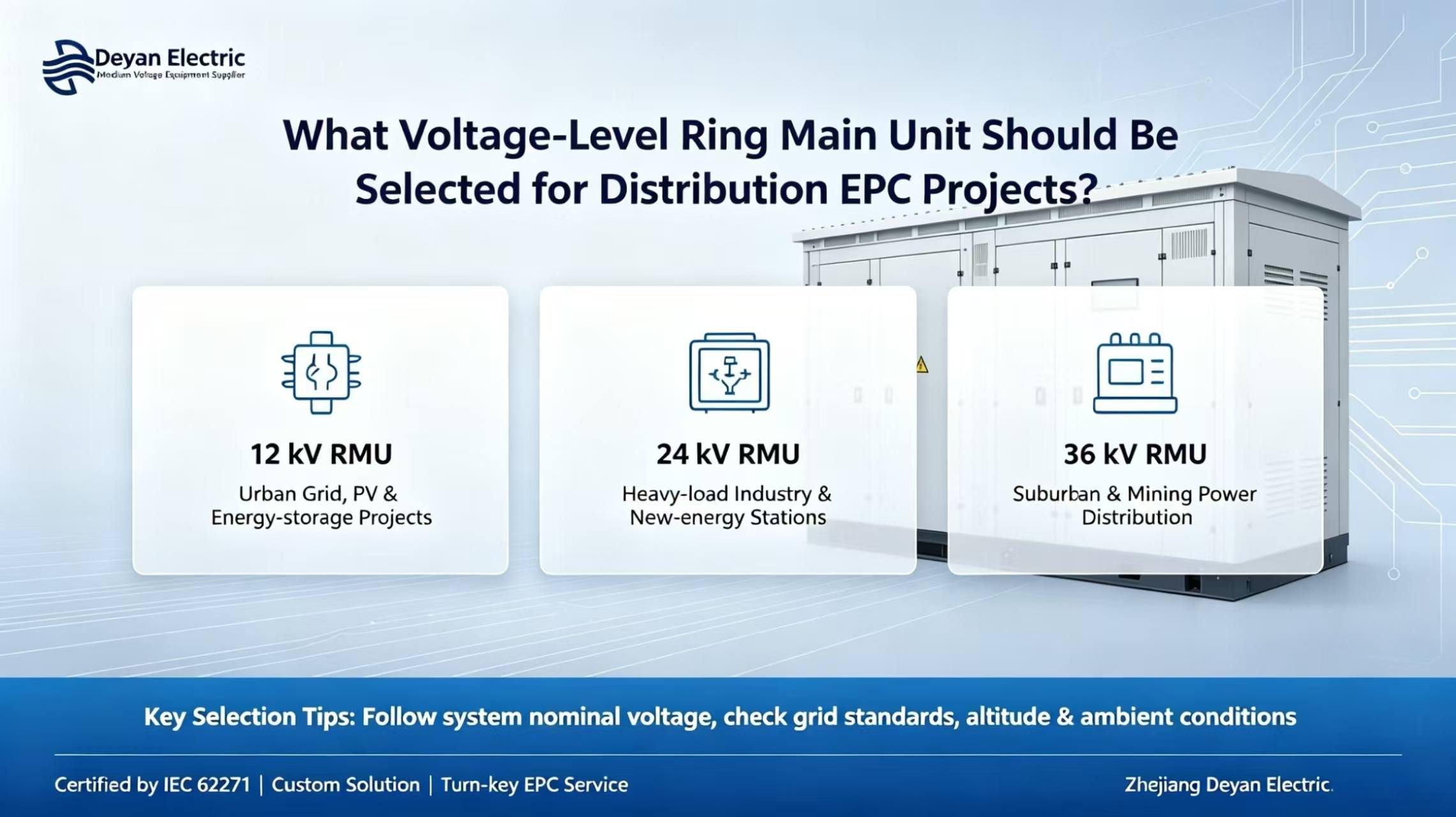

Kakšno glavno enoto obroča za napetostni nivo je treba izbrati za distribucijske EPC projekte?

V različnih distribucijskih generalnih pogodbenih projektih EPC glavna enota obroča (RMU) deluje kot osrednja visokonapetostna komponenta paketnih transformatorskih postaj in transformatorskih postaj škatlastega tipa. Izbira njegovega napetostnega nivoja neposredno določa stabilnost, skladnost in stroške projekta celotne rešitve za distribucijo električne energije, prav tako pa je ključna tehnična skrb za inženirje nabave EPC v fazi predhodnega načrtovanja. Številni generalni izvajalci EPC v zgodnji fazi poizvedovanja postavijo vprašanje: Kakšno obročno glavno enoto napetostnega nivoja je treba izbrati za distribucijske EPC projekte?

Nahaja se v Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.je specializirano za raziskave in razvoj ter proizvodnjo srednjenapetostne opreme za distribucijo električne energije. Dobavljamo plinsko izolirane s plinom SF6 in okolju prijazne obročaste enote s trdno izolacijo, skladne z IEC, razdelilne postaje v evropskem slogu, montažne razdelilne postaje kabinskega tipa in celotno paleto opreme za distribucijo električne energije. Dolgo smo služili globalnim naročnikom EPC za splošne pogodbene stranke in nudimo prilagojene rešitve za izbiro RMU za različne distribucijske projekte.

Referenca za izbiro ravni napetosti glavnega obroča-glavne enote v distribucijskih projektih EPC

12 kV (10 kV sistem)

12 kV obročna glavna enota je glavni model, ki se široko uporablja v globalnih distribucijskih projektih EPC. Obširno se uporablja pri prenovi mestnih distribucijskih omrežij, distribuciji električne energije v industrijskih parkih, fotonapetostnih povezavah in omrežnih povezavah za shranjevanje energije ter paketnih transformatorskih postajah majhnih do srednje velikih velikosti. Ta RMU z visoko modularnostjo in obvladljivimi stroški ustreza večini običajnih arhitektur obročastih napajalnikov z možnostmi vzdržljivosti toka kratkega stika 20 kA / 25 kA. To je tudi najpogosteje zahtevana specifikacija za projekte EPC.

24 kV

24 kV obročne glavne enote se večinoma uporabljajo za industrijske cone z večjimi obremenitvami in daljšimi razdaljami prenosa električne energije ter zbiralnice nove energije. V primerjavi z 12 kV rešitvijo zmanjšuje izgube v liniji in naložbe v preseke kablov, zaradi česar je primeren za velike zmogljivosti EPC generalnih pogodbenih projektov. Zahteva višje stopnje izolacije opreme in ojačano konstrukcijsko zasnovo omarice, njen skupni strošek pa je višji kot pri 12 kV obročni glavni enoti.

36 kV (33 kV sistem)

36 kV obročne glavne enote so nameščene za primestna distribucijska omrežja na dolge razdalje, obsežna rudarska območja in dela EPC za oskrbo z električno energijo na dolge razdalje. Spadajo v kategorijo distribucije srednje visoke napetosti in se običajno uporabljajo skupaj s paketnimi transformatorskimi postajami velike zmogljivosti in postavljajo višje zahteve glede izolacije, zaščite notranjega obloka in tovarniškega sprejemnega preskusa (FAT).

Osnovno načelo izbire:Nazivna napetost glavne enote obroča se določi glede na nazivno sistemsko napetost projekta in ne zgolj na podlagi zmogljivosti transformatorja. Stranke EPC morajo najprej potrditi lokalne omrežne standarde, parametre kratkega stika v sistemu, projektno nadmorsko višino, temperaturo okolice in pogoje vlažnosti, preden dokončajo nazivno napetost glavne enote obroča.

Dodatni premisleki pri izbiri opreme EPC-projekta

Poleg napetostne ravni bodo glavni izvajalci EPC pri nakupu obročnih glavnih enot pozorni tudi na standarde izdelkov, okoljsko prilagodljivost in zmogljivost dostave celotnega sklopa:

Zahteve za certificiranje:Izdelki morajo biti skladni z mednarodnimi standardi serije IEC 62271. Za podporo pregledu projektnih risb in tovarniškemu sprejemnemu preizkusu bodo na voljo celotni kompleti poročil o tipskih preskusih in certifikati CE.

Okoljska prilagodljivost:Prilagoditev je na voljo za zunanjo stopnjo zaščite IP54, sisteme za nadzor temperature proti kondenzaciji in protikorozijske premaze za obalna območja, da se prilagodi zapletenim pogojem delovanja, kot so visoka temperatura, visoka vlažnost in velika nadmorska višina.

Komplet podpornih rešitev:Deyan Electric lahko dobavi samostojne obročne glavne enote, kot tudi rešitve na ključ integriranih paketnih postaj, ki združujejo RMU, transformatorje in nizkonapetostne omare. Dostava na enem mestu zmanjša komunikacijske stroške za stranke EPC, ki izhajajo iz večstranskega naročanja in usklajevanja za naročanje.

Inteligentna nadgradnja:Inteligentni terminali FTU so neobvezni za lociranje napak in funkcije daljinskega nadzora, primerni za projekte EPC pametnih distribucijskih omrežij in povezav z novimi energetskimi omrežji.

Zaključek

Izbira ravni napetosti je primarni korak za opredelitev specifikacije glavne enote obroča. Nepravilna izbira lahko povzroči resna tveganja, kot so neuspešen sprejem omrežja, preobremenitev opreme in zamude pri projektu. Podjetje Zhejiang Deyan Electric Co., Ltd., ki se ponaša s strokovno tehnično ekipo za elektroinženiring, lahko zagotovi storitve izbire napetosti glavne enote obroča in načrtovanje primarne sheme na podlagi projektnih risb EPC in specifikacij lokalnega omrežja. Prilagoditev ODM je podprta za zagotavljanje stabilnih in zanesljivih rešitev srednjenapetostne distribucije električne energije za globalne distribucijske EPC projekte.
