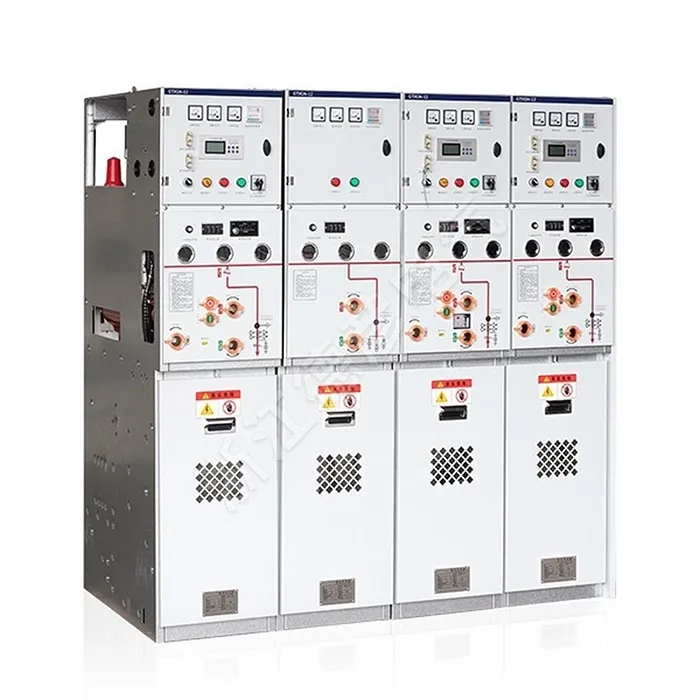

AC kovinsko izolirana glavna stikalna naprava

Deyan Electric je profesionalni industrijski dobavitelj električne energije z integriranimi raziskavami in razvojem, proizvodnjo in storitvami. Glavna stikalna naprava AC s kovinsko izoliranim obročem je kompaktna, zračno izolirana enota za zanesljivo sekundarno distribucijo električne energije 10–12 kV. Zasnovan za glavne sisteme obroča, zagotavlja varno preklapljanje bremena, izolacijo napak in neprekinjeno napajanje. Njegova robustna, modularna zasnova ponuja enostavno vzdrževanje in je idealna za urbana omrežja, industrijska območja in komercialne komplekse, ki zahtevajo zanesljivo in stroškovno učinkovito delovanje omrežja.

Pošlji povpraševanje

Opis izdelka

Glavna stikalna naprava AC s kovinsko izoliranim obročem je popolnoma izolirana, zatesnjena rešitev, ki ne zahteva vzdrževanja. Ta enota združuje vse dele pod napetostjo v en sam blok iz epoksidne smole, kar zagotavlja popolno odpornost na težka okolja. Zanesljiva glavna enota Ring je idealna za različne aplikacije, od mestnih omrežij do zahtevnih lokacij, kot so predori in letališča. Ta trdno izolirana stikalna naprava s svojo kompaktno in varno zasnovo zagotavlja zanesljivost in varnost delovanja.

Parameter izdelka (specifikacija)

Projekt	Enota	Parametri
rutina
Nazivna napetost	kV	12
Nazivna frekvenca	Hz	50
Prenosna napetost močne frekvence	kV/min	42/48
Impulzna napetost strele	kV	75/85
Trajanje loka	S	≥0,5
Ocena IP za komponente (razen merilnih omar)		IP67
Ocena zaščite ohišja		IP4X
Stopnja zaščite predelka		IP2X
Delovna napajalna napetost	V	DC24、48、110、220
Delovna napajalna napetost	V	AC110, 220
Sistem zbiralk
Nazivni tok	A	630 (1250)
Nazivni kratkotrajni tok	kA/s	20/4(25/4)
Nazivni maksimalni vzdržni tok	kA	50 (63)
Nazivni maksimalni vzdržni tok	kA	50
Enota stikala za obremenitev
Nazivni tok	A	630
Nazivni zapiralni tok kratkega stika	KA	50
Nazivni kratkotrajni tok	KA/S	20/4
Mehanska življenjska doba stikala za obremenitev	drugič
Električna življenjska doba bremenskih stikal	drugo	E3
Delna razelektritev	pc	≤5
Odklopna enota
Nazivni tok	A	630 (1250)
Nazivni prekinitveni tok kratkega stika	KA	20 (25)

Projekt	Enota	Parametri
Nazivni zapiralni tok kratkega stika	kA	50 (63)
Nazivni kratkotrajni tok	kA/S	20/4(25/4)
Mehanska življenjska doba odklopnikov	drugo	20000
Življenjska doba odklopnikov	drugo	E2
Nazivno zaporedje delovanja		0-0,3s-CO-180s-CO
Delna razelektritev	PC	≤5
Električna enota s kombinacijo stikala za obremenitev in varovalke
Nazivni tok (največji)	A	200
Nazivni prekinitveni tok kratkega stika	kA	31.5
Nazivni tok (največji)	KA	80
Delna razelektritev	PC	3150
Odklopno stikalo
Nazivni tok	A	630/1250
Nazivni kratkotrajni tok	KA	20/25
Ocenjeno kratkotrajno trajanje	S	4
Nazivni maksimalni vzdržni tok	kA	50/63
Mehansko življenje	drugič	3000
Stikalo za ozemljitev
Nazivni tok	A	630/1250
Nazivni kratkotrajni tok	K	20/25
Ocenjeno kratkotrajno trajanje	S	4
Nazivni maksimalni vzdržni tok	k	50/63
Nazivni zapiralni tok kratkega stika (vrh)	KA	50
Nazivni cikli zapiralnega toka kratkega stika	drugič	2
Mehansko življenje	drugič	3000

Lastnosti in uporaba izdelka

Spletna mesta za uporabo

Trdna izolacija za večjo varnost in okolju prijaznost

Kompaktna in prostorsko varčna zasnova

Zelo zanesljiv v neugodnih razmerah

Delovanje brez vzdrževanja

Prilagodljiva in razširljiva konfiguracija

◇ Kompaktne sekundarne transformatorske postaje

◇ Mala industrijska in rudarska podjetja

◇ Vetrne elektrarne

◇ Hoteli, nakupovalna središča, poslovne stavbe, trgovski centri itd.

◇ C- Enota stikala za obremenitev

◇ Kabelska priključna enota D-Direct

◇ De-Direct kabelska priključna enota z ozemljitvenim stikalom

◇ F- Enota za kombinacijo stikala in varovalke

◇ V- Vakuumska odklopna enota
