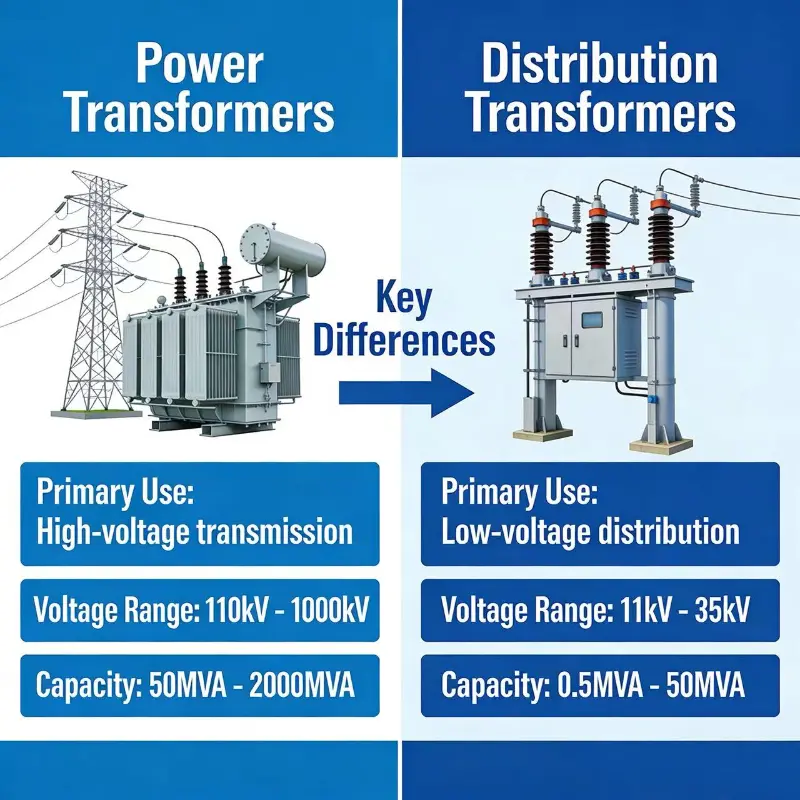

Kakšna je razlika med močnostnim in razdelilnim transformatorjem?

Močnostni transformatorji so povezani predvsem v prenosnem omrežju, kjer se v bistvu uporabljajo pri višji napetosti, medtem ko se distribucijski transformatorji uporabljajo na distribucijskem koncu, zato se vedno soočajo z nizkimi napetostnimi nivoji.

Zdaj pa pridemo do razlik

1. Ker se uporabljajo v prenosnem omrežju, običajno delujejo pri > 33 KV, medtem ko so distribucijski transformatorji običajno priključeni pri < 33 KV.

2. Zaradi višje nazivne napetosti je stopnja izolacije močnostnih transformatorjev zelo visoka, medtem ko je izolacija distribucijskih transformatorjev nizka.

3. Nihanja obremenitve so manjša pri močnostnih transformatorjih, medtem ko so večja pri distribucijskih transformatorjih, saj so neposredno povezana z obremenitvijo.

4. Močnostni transformatorjiso zasnovani tako, da lahko prenesejo izgubo bakra in izgube železa 24 ur, zato je njihov hladilni mehanizem zelo močan, medtem ko v distribucijskih transformatorjih izguba Cu poteka na podlagi obremenitvenega cikla, medtem ko so izgube železa vedno prisotne.

5. Pri načrtovanju močnostnih transformatorjev je treba paziti, da je njegova izguba električne energije pri polni obremenitvi manjša. Medtem ko so v razdelilnih transformatorjih izgube železa minimalne.

6. V močnostnih transformatorjih so nazivne vrednosti višje, zato uporabljamo vrhunsko jedro kot jekleno jedro CRGO, medtem ko se v distribucijskih transformatorjih uporablja amorfno jeklo.

7. Ker lahko CRGO STEEL prenese več toka na enoto teže, je zato specifična teža močnostnih transformatorjev manjša kot pri distribucijskih transformatorjih.

8. Močnostni transformatorji so zasnovani za doseganje največje učinkovitosti pri polni obremenitvi. Zato glede na pogoj največje učinkovitosti - izguba bakra pri polni obremenitvi močnostnih transformatorjev = izguba železa.

· Medtem ko pri distribucijskih transformatorjih vzamemo, da je obremenjen do 70 - 75 odstotkov nazivne moči kot povprečje, je zato zasnovan za doseganje največje učinkovitosti pri 70 - 75 odstotkih, torej v skladu s formulo največje učinkovitosti -

izguba bakra pri polni obremenitvi = 2* izguba železa.

Formula- za največji izkoristek v transformatorjih (x ^2 * cu izguba = izguba železa), kjer je x obremenitev transformatorja.

1. Zato je obremenitev energetskih transformatorjev 100 %, torej izguba Cu = izguba železa.

2. Za razdelilne transformatorje je obremenitev 70 %, torej 0,7 ^ 2 * izguba Cu = izguba železa, torej izguba Cu = 2 * izguba železa.
