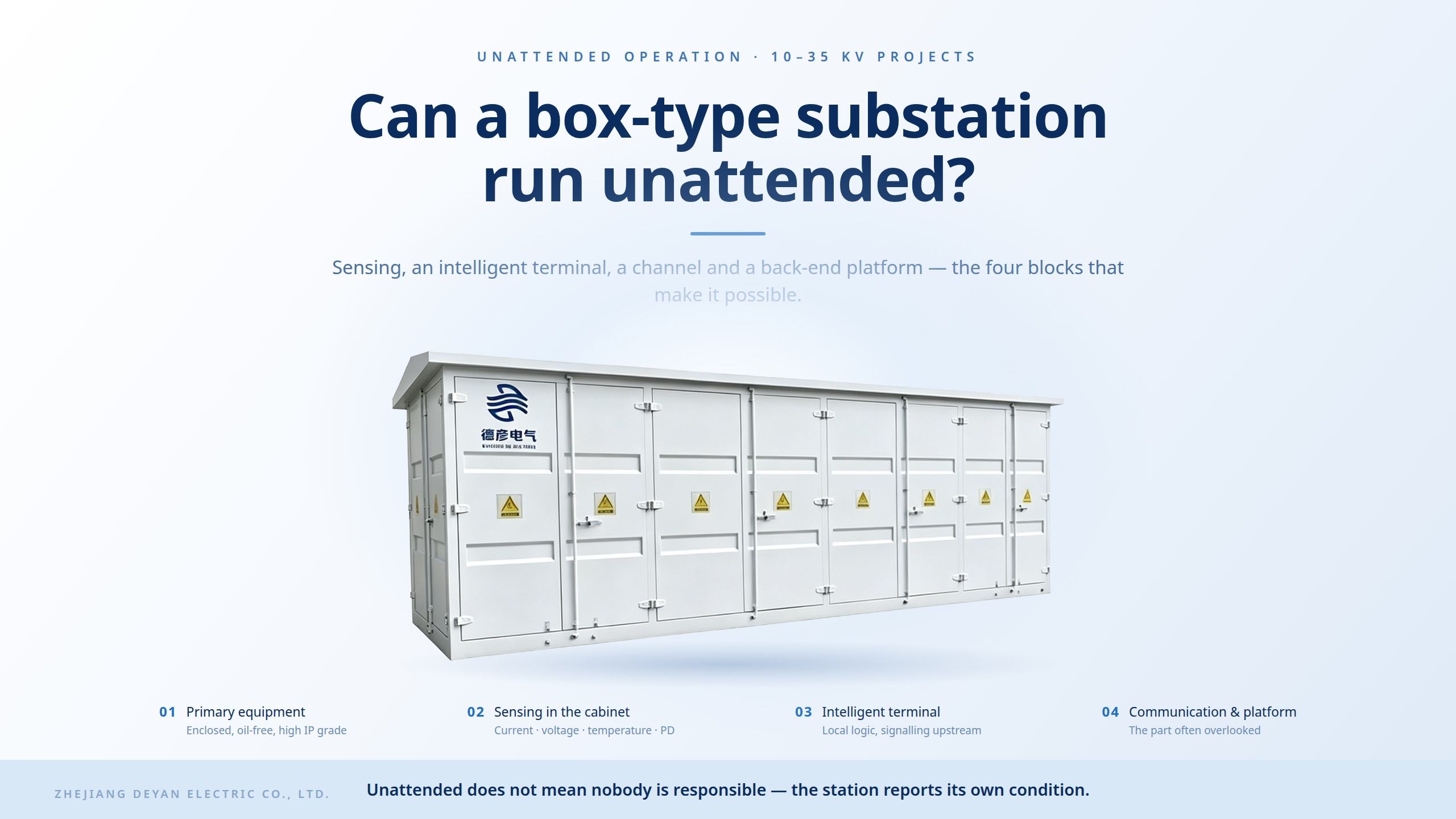

Ali lahko škatlasta podpostaja deluje brez nadzora?

Vse pogosteje se pričakuje, da bodo distribucijske sobe in kompaktne razdelilne postaje delovale brez stalnega operaterja na lokaciji. Vprašanje ni več, ali oprema to zmore, ampak kaj postaja potrebuje okoli sebe - zaznavanje, inteligentni terminal, komunikacijski kanal in zaledno platformo, vse načrtovano od začetka. Postaja, ki je "pametna" samo na papirju, bo še vedno potrebovala dnevne obiske.

I. Kaj dejansko pomeni nenadzorovano delovanje

Brez nadzora ne pomeni, da nihče ni odgovoren. To pomeni, da postaja poroča o lastnem stanju: daljinsko nalaganje podatkov o delovanju v realnem času, samodejno alarmiranje napak in pozicioniranje, nadzor zapiranja in odpiranja na daljavo ter zgodnje opozarjanje na nenormalne razmere, kot so pregrevanje spojev, napake notranje izolacije ali nizek tlak plina pri modelih s plinsko izolacijo. Operativno osebje nato izvaja načrtovane inšpekcijske preglede in vzdrževanje, namesto da bi sedelo na kraju samem – ravno zato je ta model postal glavna zahteva pri prenovi mestnega omrežja, distribuciji parkov, fotovoltaičnih postajah in postajah za shranjevanje energije ter projektih železniškega tranzita.

II. Štirje gradniki

1. Primarna oprema, ki preživi brez vsakodnevne pozornosti

Popolnoma zaprto delovanje celotne postaje brez olja in visoka stopnja zaščite preprečujeta dežju, prahu, vlagi in megli iz obalne soli v ohišje. Škatlaste transformatorske postaje, zgrajene z omarami iz jeklene pločevine iz aluminija in cinka, ter tehnikami izdelave zabojnikov prav tako nudijo popolno ohišje in mobilnost, tako da je postajo mogoče prestaviti, če se postavitev projekta spremeni.

2. Zaznavanje notranjosti omarice

Tokovni in napetostni senzorji, enote za zaznavanje temperature in enote za spremljanje delnih izpustov so vgrajeni v primarno opremo; modeli s plinsko izolacijo dodatno spremljajo tlak v plinski komori.

3. Inteligentni terminal kot lokalna procesna enota

Zunanji inteligentni distribucijski terminal zbira signale, izvaja lokalno logiko in komunicira z zalednim sistemom.

4. Komunikacija in zaledna platforma

Nalaganje podatkov, alarmiranje in nadzor preklapljanja na daljavo zahtevajo komunikacijski kanal in nadzorno platformo na strani stranke. To je del, ki je največkrat spregledan, ko se oprema nabavlja ločeno od sistema avtomatizacije.

III. Kaj spremeni integracija primarnega in sekundarnega

Tradicionalne omare opravljajo le primarne preklopne funkcije in se ne prilagajajo napajalnim sistemom novega tipa. Primarno-sekundarna integracija vgradi senzorje in nadzorne enote v ohišje in jih poveže z zunanjim inteligentnim distribucijskim terminalom, tako da lahko celoten sistem realizira daljinsko nalaganje podatkov v realnem času, samodejno lokacijo napak, poročanje in izolacijo segmentov, nadzor zapiranja in odpiranja na daljavo ter zgodnje opozarjanje na pregrevanje spoja in okvare notranje izolacije. Je praktičen nosilec za distribucijsko avtomatizacijo in se široko ujema z novimi energetskimi transformatorskimi postajami in pametnimi mestnimi distribucijskimi omrežji.

Opomba:inteligentni distribucijski terminali in nadzorne komponente so kupljeni pomožni deli. Deyan Electric je odgovoren za konstrukcijsko zasnovo omar, sestavo primarne opreme, integracijo ožičenja in celotno zagon pred dostavo.

IV. Kaj potrditi pred določitvijo

Najprej določite seznam funkcij – katere signale je treba spremljati in katere operacije je mogoče nadzorovati na daljavo – namesto da preprosto naročite »pametno omarico«. Potrdite komunikacijske pogoje spletnega mesta in zaledno platformo stranke. Preverite okoljske pogoje, vključno z notranjo ali zunanjo namestitvijo, vlažnostjo, prahom, slano meglo, zahtevano stopnjo zaščite in morebitnimi zahtevami za delovanje brez olja ali okolju prijazno plinsko izolacijo. Preverite električne parametre: nazivno napetost v območju 10–35 kV, nazivni tok, prekinitveni tok kratkega stika, zmogljivost transformatorja in koordinacijo zaščitnih nastavitev med zgornjim in spodnjim stikalom. Nazadnje pridobite veljavna poročila o tipskih preskusih in dokumente o kvalifikaciji, ohranite shemo znotraj modelov omaric, ki jih je mogoče stabilno množično proizvajati, in narišite jasno črto med dobavljenimi omarami in inteligentnimi komponentami, kupljenimi ločeno.

O podjetju Zhejiang Deyan Electric Co., Ltd.

Zhejiang Deyan Electric Co., Ltd.,s sedežem v območju gospodarskega razvoja mesta Yueqing v provinci Zhejiang je specializirano za raziskave in razvoj, proizvodnjo in servis industrijskih električnih naprav. Njeni glavni proizvodi vključujejo škatlaste razdelilne postaje, obročne glavne enote, plinsko izolirane stikalne naprave, montažne kabine, fotonapetostne razdelilne postaje, visoko in nizkonapetostne stikalne omare ter kabelske razdelilne omarice, ki služijo nadgradnji mestnega omrežja, distribuciji industrijskih parkov, porazdeljenim PV postajam, shranjevanju energije in železniškemu tranzitu. Podjetje podpira prilagojene primarne sheme, integrirano montažo in zagon tovarne. Za načrtovanje primarno-sekundarne integrirane opreme za nenadzorovano postajo se obrnite na Deyan Electric.
