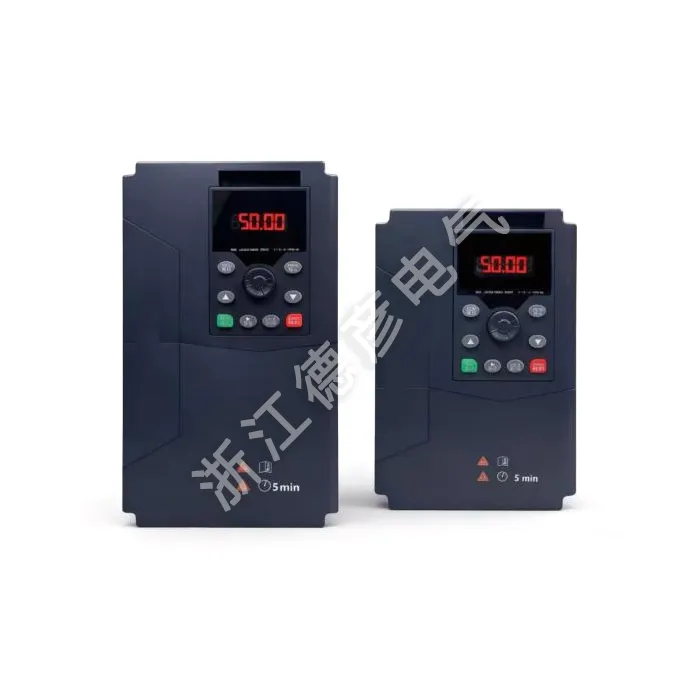

Inverter za stroj za vlečenje žice

Deyan Electric je profesionalni industrijski dobavitelj električne energije, ki zagotavlja zanesljive rešitve in dobro cenovno ugodnost ter pokriva evropski in ameriški trg. Njegov inverter LNC860L za stroj za vlečenje žice ima napreden nadzor napetosti in stabilno kakovost. Primeren za nakupe v velikih količinah, primeren za industrijo žic in kablov ter zagotavlja stabilno delovanje.

Pošlji povpraševanje

Opis izdelka

Serija frekvenčnih pretvornikov LNC860L, namenjenih strojem za vlečenje žice, nima samo vseh visokozmogljivih lastnosti vektorskih frekvenčnih pretvornikov 8605, temveč lahko doseže tudi nadzor napetosti v zaprti zanki in nadzor napetosti v odprti zanki, s čimer izpolnjuje različne zahteve glede navijanja in odvijanja. Ima vgrajen matematični model za krmiljenje napetih navitij in nosilcev avtomatski izračun premera zvitka. Lahko se široko uporablja v panogah, kot so žice in kabli, obdelava kovinske folije, navijanje, vlečenje kovinske žice in vlečenje plastične žice. Ta pretvornik za stroj za vlečenje žice je standarden – opremljen s komunikacijsko funkcijo 485, zavorna enota pa je standardna – opremljena za moč 22 kW in manj. Razpon moči: 0,75kW-400kW-380V.

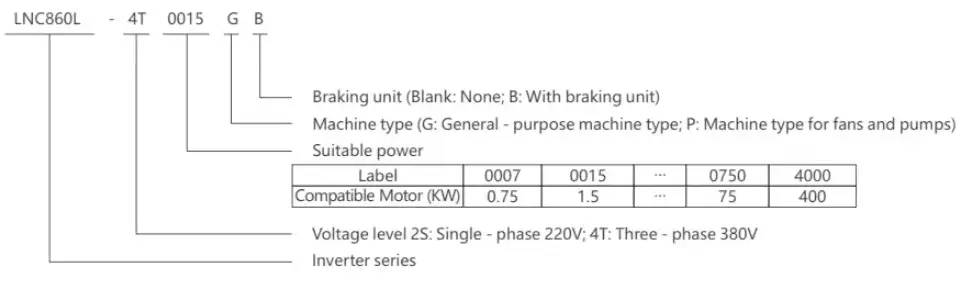

Pomen modela

LNC860L Inverter for Wire-Drawing Machine

Značilnosti izdelka

▲ Visoko zmogljivo vektorsko krmiljenje, velik nizkofrekvenčni navor in stabilen izhod

▲Podpira različne kodirnike: inkrementalni ABZ, inkrementalni U in razreševalnik

▲ Širok vhod napetosti, samodejna regulacija izhodne napetosti (AR), brez zaustavitve ob trenutni izgubi moči, z večjo prilagodljivostjo

▲Podpira nadzor napetosti zaprte zanke in nadzor napetosti odprte zanke

▲Vgrajen matematični model za nadzor napetostnega navitja, podpira samodejni izračun premera zvitka

▲ Gladek zagon, stabilno delovanje in stalna napetost

▲ Samodejna žica - zaznavanje prekinitve, avtomatska kompenzacija vztrajnosti

▲Kombinacija sistema za navijanje in odvijanje lahko deli vodilo DC, kar prihrani električno energijo

▲Vgrajen napreden algoritem PID s hitrim odzivom, močno prilagodljivostjo in enostavnim odpravljanjem napak

▲16 - stopenjski nadzor hitrosti, preprost PLC realizira večnamensko logično krmiljenje, kot so nastavitev časa, konstantne hitrosti in smeri

▲Vgrajen komunikacijski vmesnik RS485 podpira protokol Modbus

▲ Več zaščitnih funkcij: prenapetost, pretok, preobremenitev, pregrevanje itd

Navodila za imensko tablico

MODEL:	LNC860L-4T0037GB/4T0055PB
MOČ:	3,7KW 9A/5,5KW 13A
VNOS:	3PH AC380V 50HZ/60HZ
IZHOD:	3PH ACOV-380V OHZ-400HZ
S.N:	Črtna koda

Seznam vrst strojev

Model frekvenčnega pretvornika	Moč zmogljivosti (kVA)	Vhodni tok (A)	Izhodni tok (A)	Veljavni motor (KW)
Enofazno napajanje: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Trifazno napajanje:380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Tehnične specifikacije

Postavka		Specifikacija
Krmilne značilnosti	Izhodna frekvenca	0-500Hz
	Nosilna frekvenca	0,8kHz~12kHz Nosilno frekvenco je mogoče samodejno prilagoditi glede na značilnosti obremenitve
	Ločljivost izhodne frekvence	0,01 Hz
	Nadzorni način	Vektorsko krmiljenje z odprto zanko (SVC) V/F krmiljenje Vektorsko krmiljenje z zaprto zanko (FVC)
	Značilnosti navora	S kompenzacijo navora in kompenzacijo zdrsa lahko začetni navor doseže 150 % pri 0,5 Hz
	Natančnost krmiljenja navora	±5 % (FVC)
	Kriterij ukrepanja za preprečevanje zastojev	Nastavite kot odstotek nazivnega toka v razponu od 20 % do 250 %
	Območje regulacije hitrosti	1:100 (SVC) 1:1000 (FVC)
	Natančnost stabilizacije hitrosti	±0,5 % (SVC) ±0,02 % (FVC)
	Preobremenitvena zmogljivost	150 % nazivnega izhodnega toka za eno minuto
	V/F krivulja	Štirje načini: linearni; večtočkovni; popolna V/f ločitev; nepopolna V/f ločitev
	Krivulja pospeška in pojemka	načini pospeševanja in zaviranja po linearni ali S-krivulji; štirje časi pospeševanja in zaviranja; časovni razpon pospeševanja in zaviranja 0,1 ~ 6500,0 s
	DC zaviranje	DC zavorna frekvenca: 0,00 Hz ~ največja frekvenca. Zavorni čas: 0,0 s ~ 60,0 s, vrednost zavornega toka: 0,0 % ~ 100,0 %
	Nadzor teka	Frekvenčni razpon: 0,00 Hz ~ največja frekvenca, čas pospeševanja in zaviranja 0,1 s ~ 6500,0 s
	Preprost PLC, večstopenjsko delovanje	Z vgrajenim PLC-jem ali krmilnimi terminali je mogoče doseči do 16-stopenjsko delovanje
	Vgrajen PID	Z lahkoto lahko uresniči nadzorni sistem z zaprto zanko za nadzor procesa
	Samodejna regulacija napetosti (AVR)	Ko se napetost omrežja spremeni, lahko samodejno vzdržuje konstantno izhodno napetost
	Funkcija hitrega omejevanja toka	V največji možni meri zmanjšajte napake zaradi prevelikega toka in zaščitite normalno delovanje frekvenčnega pretvornika
Značilnosti delovanja	Delovni ukazni kanal	Trije kanali: na nadzorni plošči, na krmilnih terminalih, na serijskih komunikacijskih vratih. Lahko se preklaplja na različne načine
	Vir frekvence	Deset frekvenčnih virov: podan z gumbom na plošči, podan z upravljalno ploščo, podan z analogno napetostjo, podan z analognim tokom, podan s komunikacijo RS485, ki jo je mogoče preklopiti na različne načine
	Vir pomožne frekvence	Deset virov pomožne frekvence. Lahko fleksibilno doseže fino nastavitev pomožne frekvence in sintezo frekvence
	Vhodni terminali	Šest digitalnih vhodnih terminalov, od katerih se lahko eden uporablja kot impulzni vhod visoke hitrosti. Dva analogna vhodna kanala, Al1: vhodno območje 0~+10V, Al2: vhodno območje 0~+10V/0-20mA
	Izhodne sponke	En hitri impulzni izhodni terminal, oddaja kvadratne signale od OkHz~50kHz, ki lahko realizirajo izhod fizikalnih količin, kot sta nastavljena frekvenca in izhodna frekvenca En digitalni izhodni terminal En relejni izhodni terminal Dva analogna izhodna priključka: OV~10V/0-20mA, ki lahko prikazujeta izhod izhodne frekvence/toka/napetosti/frekvenčnega ukaza/hitrosti vrtenja/faktorja moči
	Zaščitna funkcija	Zaznavanje kratkega stika motorja ob vklopu, zaščita pred izgubo faze vhoda in izhoda, zaščita pred prekomernim tokom, zaščita pred prenapetostjo, zaščita pod napetostjo, zaščita pred pregrevanjem, zaščita pred preobremenitvijo itd.
Eironment	Mesto prijave	V zaprtih prostorih, ki niso neposredno izpostavljeni sončni svetlobi, brez prahu, korozivnih plinov, vnetljivih plinov, oljne meglice, vodne pare, kapljajoče vode ali soli itd.
	Nadmorska višina	Manj kot 1000m
	Vlažnost okolja	-10 ℃ ~ +40 ℃ (ko je temperatura okolice med 40 ℃ ~ 50 ℃, je potrebno znižanje moči)
	Vlažnost	Manj kot 95 % RH, brez kondenzacije vodnih kapljic
	Vibracije	Manj kot 5,9 m/s² (0,6 g)
	Temperatura skladiščenja	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
