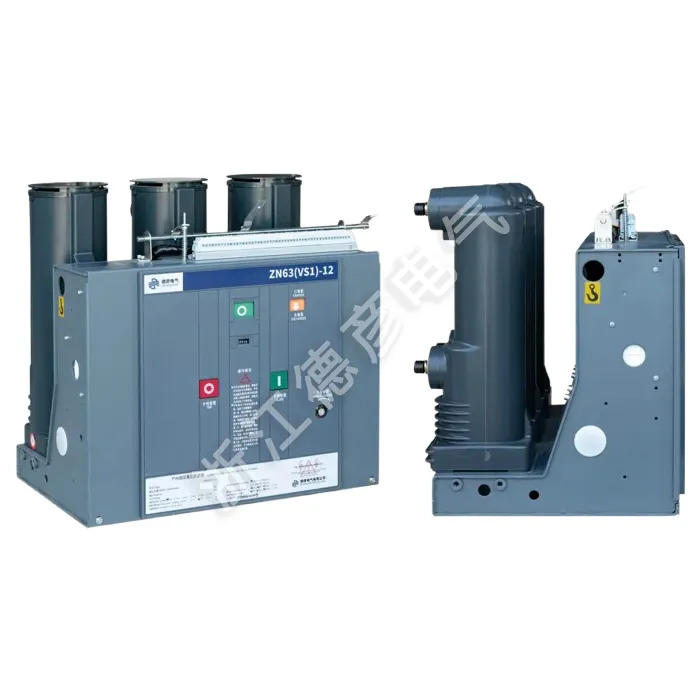

Notranji vakuumski odklopnik z ročnim vozičkom

Deyan Electric je profesionalni dobavitelj z bogatimi izkušnjami v proizvodnji industrijskih električnih naprav, specializiran za raziskave in razvoj, proizvodnjo, prodajo in servis industrijskih električnih naprav. Njegovi glavni proizvodi vključujejo energetsko opremo, kot so plinsko izolirane stikalne naprave, obročne glavne enote, kompaktne transformatorske postaje in visoko/nizkonapetostne stikalne naprave.
Notranji vakuumski odklopnik z ročnim vozičkom (izvlečnim) za enostavno vzdrževanje in testiranje. Zagotavlja zanesljivo zaščito tokokroga s svojo vakuumsko prekinitveno tehnologijo, kompaktno strukturo in prilagodljivim delovanjem, zaradi česar je idealen za sisteme za distribucijo električne energije in industrijske aplikacije.

Pošlji povpraševanje

Opis izdelka

Notranji vakuumski odklopnik z ročnim vozičkom je trifazna notranja stikalna naprava AC 50Hz z nazivno napetostjo 12kV. Primeren je za nadzor in zaščito v industrijskih obratih, elektrarnah, transformatorskih postajah in električnih objektih ter je idealen za lokacije, kjer je potrebno pogosto delovanje. Z integriranim upravljalnim mehanizmom in ohišjem odklopnika. Notranji vakuumski odklopnik z ročnim vozičkom je lahko zasnovan kot fiksna namestitvena enota ali opremljen z namenskim potisnim mehanizmom za oblikovanje izvlečne enote. Notranji vakuumski odklopnik z odsekom glavnega tokokroga ročnega tokokroga lahko vključuje popolnoma inkapsulirane trdno izolirane drogove za doseganje kompaktne velikosti, visoke zanesljivosti in delovanja brez vzdrževanja. Združljiv je z izvlečnimi stikalnimi omaricami, kot je KYN28-12(GZS), medtem ko je različico s fiksno montažo mogoče integrirati v fiksne stikalne omare XGN.

Parameter izdelka (specifikacija)

Serijska številka	Ime		Enota	podatki
1	Nazivna napetost		kV	12
2	Največja delovna napetost		KV	12
3	Nazivni tok		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nazivni prekinitveni tok kratkega stika (nazivni tok toplotne stabilnosti - RMS)		KA	20/25	31.5		40
5	Nazivni zapiralni tok kratkega stika (vrh)		KA	50/63	80		100
6	Nazivni maksimalni vzdržni tok (nazivni tok dinamične stabilnosti - vrh)		KA	50/63	80		100
7	4S nazivni vzdržni tok kratkega stika		KA	20/25	31.5		20/25
8	Nazivna stopnja izolacije	Delovna vzdržljivost napetosti (pred in po nazivni prekinitvi)/1 min močnostne frekvence vzdržljivosti napetosti	KV	Ground 42 (Break 48)
		Odporna napetost (pred in po nazivni zlomu)/najvišja nazivna vzdržljiva napetost impulza strele		Ground 75 (Break 85)
9	Nazivni čas toplotne stabilnosti		S	4
10	Nazivno zaporedje delovanja			Ločeno -0,3S - Kombinirano -180S - Kombinirano
11	Mehansko življenje		drugič	20000
12	Nazivni prekinitveni tok kratkega stika Število prekinitev		drugič	50
13	Nazivna zapiralna napetost delovnega mehanizma (DC)		v	AC、DC 110.220
14	Nazivna odpiralna napetost delovnega mehanizma (DC)		v	AC、DC 110.220
15	Kontaktna vrzel		mm	11±1
16	Prekomerni hod (dolžina stiskanja kontaktne vzmeti)		mm	3,5±0,5
17	Trifazni odbojni čas zapiranja in odpiranja		ms	≤2
18	Čas odboja kontakta med zapiranjem		ms	≤2
19	Povprečna potovalna hitrost		m/s	0,9~1,2
	Povprečna hitrost zapiranja		m/s	0,5-~0,8
20	Odpiralni čas	Pri največji delovni napetosti	S	≤0,05
21		Pri minimalni delovni napetosti		≤0,08
22	Čas zapiranja		S	0.1
23	Odpornost glavnega tokokroga vsake faze		μΩ	630 ≤50		1250 ≤ 45
24	Dovoljena kumulativna debelina obrabe za gibljive in mirujoče kontakte		mm	3

Lastnosti in uporaba izdelka

Dizajn ročnega vozička (izvlečnega).

Napredna vakuumska prekinitev

Izboljšana varnost z zaporami

Vzmetni pogonski mehanizem

Vsestranska uporaba

Obseg uporabe

◇ Kompaktne sekundarne transformatorske postaje

◇ Mala industrijska in rudarska podjetja

◇ Vetrne elektrarne

◇ Hoteli, nakupovalna središča, poslovne stavbe, trgovski centri itd.

◇ C- Enota stikala za obremenitev

◇ Kabelska priključna enota D-Direct

◇ De-Direct kabelska priključna enota z ozemljitvenim stikalom

◇ F- Enota za kombinacijo stikala in varovalke

◇ V- Vakuumska odklopna enota
