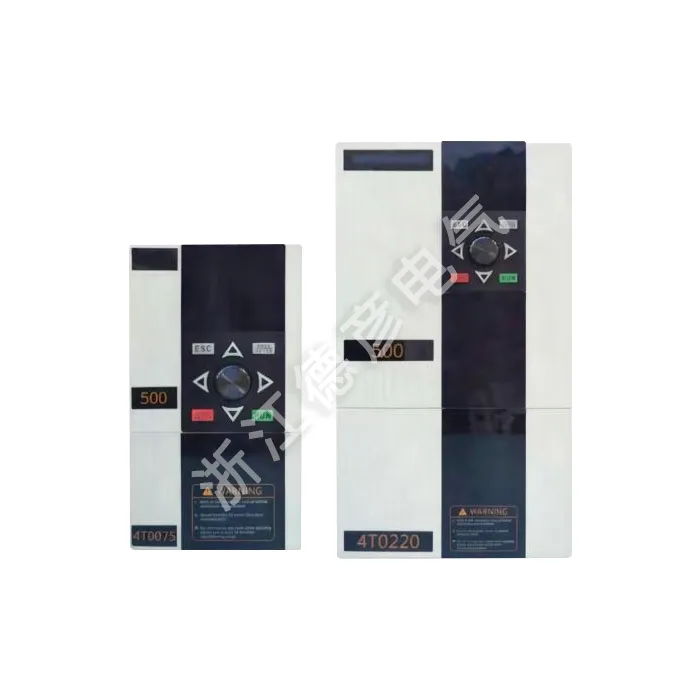

Enocevni pretvornik za splošne namene

Deyan Electric je profesionalni dobavitelj z bogatimi izkušnjami v proizvodnji industrijskih električnih naprav. Njegov univerzalni inverterski enocevni LNC500 se ponaša z visoko kakovostjo, visoko gostoto moči in polnimi funkcijami. Z dobro cenovno ugodnostjo za množične nakupe podpira Modbus in izpolnjuje različne potrebe, vredne vašega nakupa.

Pošlji povpraševanje

Opis izdelka

Splošni inverterski enocevni frekvenčni pretvorniki serije LNC500 so razviti na podlagi popolnoma nove platforme programske in strojne opreme. Da bi bolje izpolnili zahteve trga mehanske opreme, kot so strojna orodja, tiskanje, tekstil, kemična vlakna, kamniti materiali in graviranje, ta serija frekvenčnih pretvornikov vključuje visoko gostoto moči, popolne zaščitne funkcije in celovite aplikacijske funkcije. Podpira standardni komunikacijski protokol Modbus (Opomba: Pri frekvenčnih pretvornikih z močjo 7,5kW 380V in manj ter 5,5kW 220V in manj je komunikacijski vmesnik na neodvisni komunikacijski kartici. Če pri oddaji naročila označite »komunikacijska kartica«, bo vključena standardna komunikacijska funkcija 485. Frekvenčni pretvorniki z močjo nad 7,5kW 380V in več 5,5 kW 220 V je opremljen s standardno komunikacijsko funkcijo 485). Razpon moči: 0,75kW-5,5kW-220V, 0,75kW-37kW-380V.

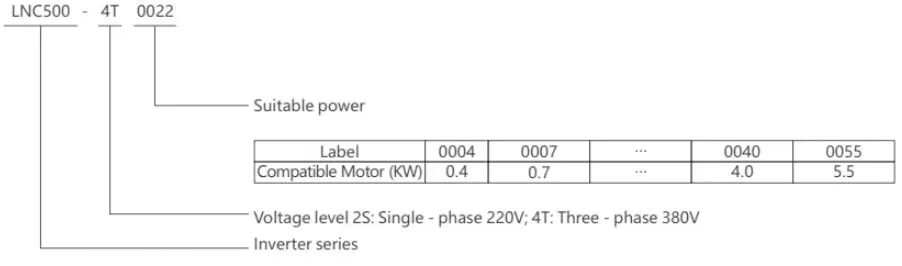

Pomen modela

LNC500 General-Purpose Inverter (Single-Tube)

Seznam modelov strojev

Napetost in moč frekvenčnega pretvornika	Obremenitev za splošne namene
Napetost in moč frekvenčnega pretvornika	Nazivna zmogljivost (kVA)	Nazivni izhodni tok (A)	Veljavna moč motorja (kw)
220V-0,7kW	1.9	5	0.75
220V-1,5kW	2.9	7	1.5
220V-2,2kW	3.8	10	2.2
220V-4,0kW	5.7	16	4
220V-5,5kW	8.5	25	5.5
380V-1,5kW	2.4	4.5	1.5
380V-2,2kW	3.6	5.5	2.2
380V-4,0kW	6.3	9	4
380V-5,5kW	8.6	13	5.5
380V-7,5KW	11	17	7.5
380V-11kW	16.5	25	11
380V-15kW	20	30	15
380V-18,5kW	25.7	39	18.5
380V-22kW	29.6	45	22
380V-30kW	39.5	60	30
380V-37kW	49.4	75	37

Tehnične specifikacije

Postavka			Specifikacija
Vnos	Frekvenca napetosti		Trifazni 380V50/60Hz	Enofazni 220V50/60Hz
	Nihanje napetosti		Trifazni 300V～460V	Enofazni 170V~270V
Izhod	Območje napetosti		4T#serija: 0～380V	2S# serija: 0～220V
	Frekvenčno območje		0~600Hz
	Preobremenitvena zmogljivost		110 % za dolgoročno; 150 % za 1 minuto; 180 % za 2 sekundi
Značilnosti krmilnika	Nadzorni način		V/F krmiljenje	Vektorsko krmiljenje z odprto zanko
	Začetni navor		0 hitrost pri 180%	0 hitrost pri 180%
	Območje regulacije hitrosti		1:100	1:200
	Natančnost stabilnosti hitrosti		±0,5 %	±0,1 %
	Odzivni čas		≤20ms	≤5 ms
	V/F krivulja		Poljubna nastavitev večsegmentnih V/F krivulj Tri fiksne krivulje: konstanten navor, zmanjšanje navora 0, zmanjšanje navora 1
	Povečanje navora		Ročna nastavitev: 0,0 ~ 30,0 % nazivne moči; Samodejno ojačenje: samodejno določi navor ojačevalnika glede na stanje obremenitve
	Zatiranje toka		Nadzor tokovne kosedirne zanke natančno omeji tok v razumnem območju, s čimer se izogne tokovnim sunkom in sprožitvi napak
	Zatiranje napetosti		V primerih, ko omrežna napetost pogosto niha ali pogosto prihaja do pospeševanja in zaviranja, se za omejitev napetosti v razumnem območju uporablja edinstven nadzor napovedi napetosti
	Frekvenčna ločljivost	Analogna količina	0,1 % največje izhodne frekvence
		Digitalna količina	0,01 Hz
	Frekvenčna natančnost	Analogna količina	0,1 % največje izhodne frekvence
		Digitalna količina	0,01 % nastavljene izhodne frekvence
Tipične funkcije	Delovanje z več hitrostmi		8-stopenjski programabilni večstopenjski nadzor, 6 načinov delovanja na voljo za izbiro
	Delovanje z nihajno frekvenco		Delovanje z nihajno frekvenco: Prednastavljena frekvenca in nastavljiva sredinska frekvenca, pomnilnik stanja in obnovitev po zaustavitvi in izpadu električne energije
	PID krmiljenje		Vgrajen PID regulator (na voljo prednastavljena frekvenca)
	RS485 komunikacija		Standardna komunikacijska funkcija RS485, ki podpira komunikacijski protokol MODBUS
	Samodejno varčevanje z energijo		Prilagodite izhodno napetost in kompenzacijo zdrsa v realnem času glede na izhodni tok, kar omogoča, da motor ves čas deluje z največjo učinkovitostjo
	Avtomatska regulacija napetosti		Po potrebi lahko izberete tri načine dinamične regulacije napetosti, statične regulacije napetosti in regulacije brez napetosti, da dosežete najbolj stabilen učinek delovanja
	Zaznavanje hitrosti in ponovni zagon		Gladek ponovni zagon in takojšen ponovni zagon motorja
	števec		En notranji števec za enostavno sistemsko integracijo
	Nosilna frekvenca		Trifazna vektorska sinteza: 1,5~12,0KHz
	Nastavitev frekvence	Analogni vhod	Napetostni vhod: 0～10V (vhodna impedanca 10K) (zgornje in spodnje meje je mogoče nastaviti) Tokovni vhod: 0～20mA (zgornja meja napetosti 12V) (zgornje in spodnje meje je mogoče nastaviti)
		Digitalni vhod	Nastavite z operacijsko ploščo, vmesnikom RS485, terminali UP/DW, nastavite pa jih lahko tudi v različnih kombinacijah z analognim vhodom
	Izhodni signal	Analogni izhod	1-smerni 0～10V napetost ali 0~20mA tokovni signal
		Digitalni izhod	2-smerni izhod DO, 1-smerni izhod releja za napako (TA, TB, TC)
	Zaviranje	Regenerativno zaviranje	Več kot 75 %
		DC zaviranje	Izbira med zagonom in zaustavitvijo, frekvenca delovanja 0~50,00Hz, čas delovanja 0~20,0s ali neprekinjeno delovanje
Zaščitna funkcija	Zaščita napajanja		Zaščita pred prenizko napetostjo, zaščita pred neuravnoteženostjo trifazne moči
	Zaščita delovanja		Zaščita pred prenapetostjo, zaščita pred prenapetostjo, zaščita pred prenapetostjo razsmernika, zaščita preobremenitve pretvornika, zaščita pred preobremenitvijo motorja, zaščita pred izgubo izhodne faze, zaščita pogona modula, zaščita pred izgubo vhodne faze, zaščita pred preobremenitvijo stikalnega napajalnika
	Anomalija opreme		Anomalija zaznavanja toka, anomalija pomnilnika EEPROM, anomalija krmilne enote, pregrevanje motorja, napaka vklopa MC, napaka temperature
	Povezava motorja		Motor ni priključen, neuravnoteženi trifazni parametri motorja, napaka pri identifikaciji parametra
okolje	Temperatura okolja		-10 ℃ do +50 ℃ (brez zmrzovanja)
	Vlažnost okolja		Pod 90 % (brez zmrzovanja)
	Okolje		V zaprtih prostorih (brez neposredne sončne svetlobe, brez jedkih ali vnetljivih plinov, brez oljne meglice, prahu itd.)
	Nadmorska višina		Pod 1000m
	Stopnja zaščite		IP20
	Metoda hlajenja		Prisilno zračno hlajenje
	Nivo vibracij		<20m/s²

LNC500 General-Purpose Inverter (Single-Tube)
