Kaj je stikalna naprava? Funkcija in vrste

Večino časa ljudje ne razmišljajo o nevidnih sistemih, ki stojijo za elektriko. Preklopite stikalo, luči delujejo, preprosto. Toda skrite v ozadju so naprave, ki skrbijo, da se ne zgodi nič nevarnega. Ta stvar ali bolje rečeno ta zbirka stvari se imenuje stikalna naprava. Zdaj, če vprašate deset različnih ljudi, kaj so stikalne naprave, je velika verjetnost, da vam večina ne bo dala neposrednega odgovora. Nekateri bi morda rekli, da je to škatla za razbijanje, drugi bi morda samo skomignili z rameni. Toda resnica je, da so stikalne naprave povsod, od vaše hiše do velikanske elektrarne. To je kot telesni stražar za elektriko.

Kaj je stikalna naprava?

Torej, naredimo to zelo preprosto. Stikalna naprava je v bistvu komplet električne opreme, ki skrbi za tokokroge. To so lahko stikala, odklopniki, varovalke, izolatorji, releji. Vsi spadajo pod ta okrilje. Ko gre v sistemu kaj narobe, deluje kot vratar in prepreči širjenje težave. Zato bi lahko, če vprašate, kaj so stikalne naprave v eni vrsti, rekli: to je varnostni oklep električne energije.

Ljudje včasih namesto tega uporabljajo frazo kaj je električna stikalna oprema, vendar pomeni isto stvar. Če ste videli tiste sive omare v kleti ali postaji, je to električna stikalna naprava. V njih so deli, ki skrbijo za varno uporabo električne energije. Doma je majhen. V bolnišnici ali tovarni je to ogromno. Ampak vse je pod isto idejo.

Ne morete ločiti dveh besed - stikalna naprava in zaščita. Gredo z roko v roki. Zaščita je razlog za obstoj stikalnih naprav. Če pride do preobremenitve ali napake, se zaščita vklopi takoj. Pomislite na protipožarna vrata v stavbi: na enem območju je lahko dim ali plamen, vendar vrata preprečujejo širjenje. Stikalna naprava je taka, samo z elektriko.

Razložena funkcija stikalne naprave

Stikalna naprava ima osrednjo vlogo v vsakem električnem sistemu, saj zagotavlja varno in učinkovito distribucijo električne energije. Njegov primarni namen je upravljanje električne energije tako, da ta zanesljivo teče brez prekinitev ali tveganj. S kombinacijo nadzora, zaščite in izolacije stikalne naprave varujejo tako opremo kot ljudi, hkrati pa ohranjajo nemoteno delovanje v stanovanjskih, komercialnih in industrijskih namestitvah.

1. Nadzor pretoka moči

Prva in najbolj vidna vloga stikalnih naprav je nadzor pretoka moči. Operaterjem omogoča varen vklop in izklop tokokrogov, kar zagotavlja, da električna energija teče le, ko je to potrebno. Ta nadzor je ključen tako pri rutinskih operacijah kot pri izrednih razmerah, saj pomaga ohranjati učinkovitost in nemoteno delovanje sistema.

2. Zaščita pred napakami

Stikalna naprava zagotavlja zaščito z odklopom tokokrogov med napakami, kot so preobremenitve ali kratki stiki. To prepreči poškodbe opreme in zmanjša nevarnost požara ali električnega udara. Zaščitne naprave, kot so odklopniki in releji, delujejo takoj in zagotavljajo, da električni sistem ostane varen in deluje, tudi ko pride do nepričakovanih težav.

3. Izolacija za vzdrževanje

Druga kritična funkcija je izolacija. Stikalna naprava omogoča varen odklop določenih delov električnega sistema, tako da lahko inženirji izvajajo preglede, testiranja ali popravila brez stika z žicami pod napetostjo. Ta izolacija zagotavlja varnost za delavce in minimalne motnje preostalega sistema.

4. Hrbtenica električne varnosti

Krmiljenje, zaščita in izolacija skupaj tvorijo hrbtenico električne varnosti. Brez stikalnih naprav zanesljiva distribucija električne energije ne bi bila mogoča. Te funkcije ohranjajo sisteme stabilne, minimizirajo tveganja in zagotavljajo, da je vzdrževanje lahko opravljeno brez nevarnosti, zaradi česar so stikalne naprave pomemben del katerega koli električnega omrežja.

Primeri stikalnih naprav

Primerov stikalnih naprav je nešteto. Odklopna škatla v vaši hiši? To je ena. Velika plošča v nakupovalnem središču? Še ena. V industriji boste našli srednjenapetostne stikalne naprave. Na strani menjalnika še večja prestava. Primeri se spreminjajo, princip pa je vedno isti.

Vrste stikalnih naprav

Zdaj je stikalna oprema na voljo v številnih oblikah. Ena velikost ne ustreza vsem. Vrste stikalnih naprav so večinoma odvisne od napetosti in mesta uporabe. Vsaka vrsta ima nekaj edinstvenih lastnosti, zaradi katerih je primerna za eno ali drugo uporabo.

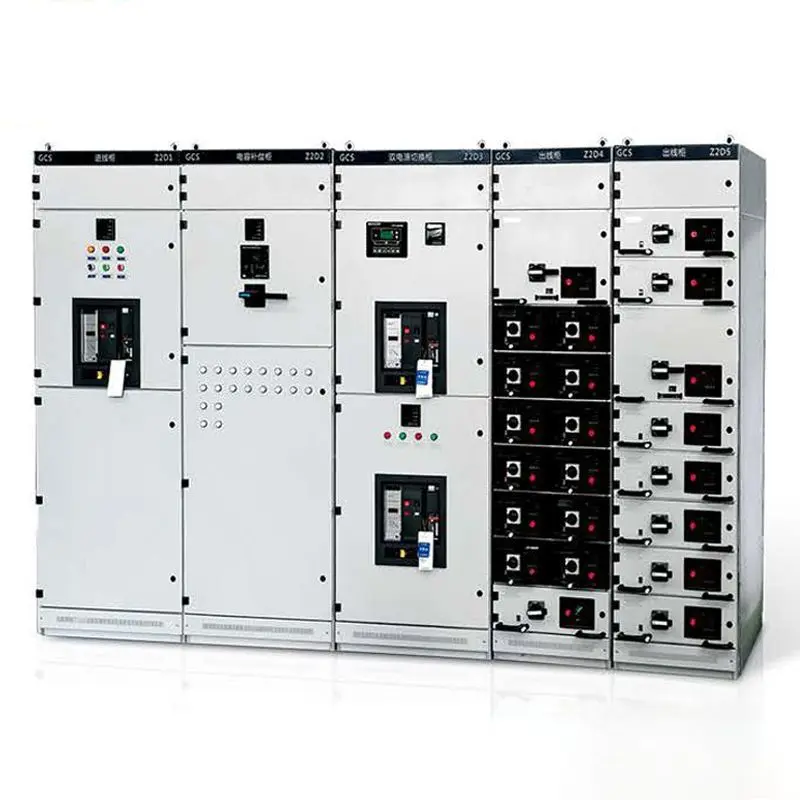

Nizkonapetostne stikalne naprave

Najpogostejša je nizkonapetostna stikalna naprava. Sem spada vse do 400 voltov. Hiše, pisarne, majhne trgovine - karkoli želite. To je oprema, ki ščiti vsakodnevno življenje. Odklopniki, varovalke in releji so zapakirani v te enote. Morda nanje ne pomislite, dokler se ne sproži odklopnik, vendar vedno delujejo tiho.

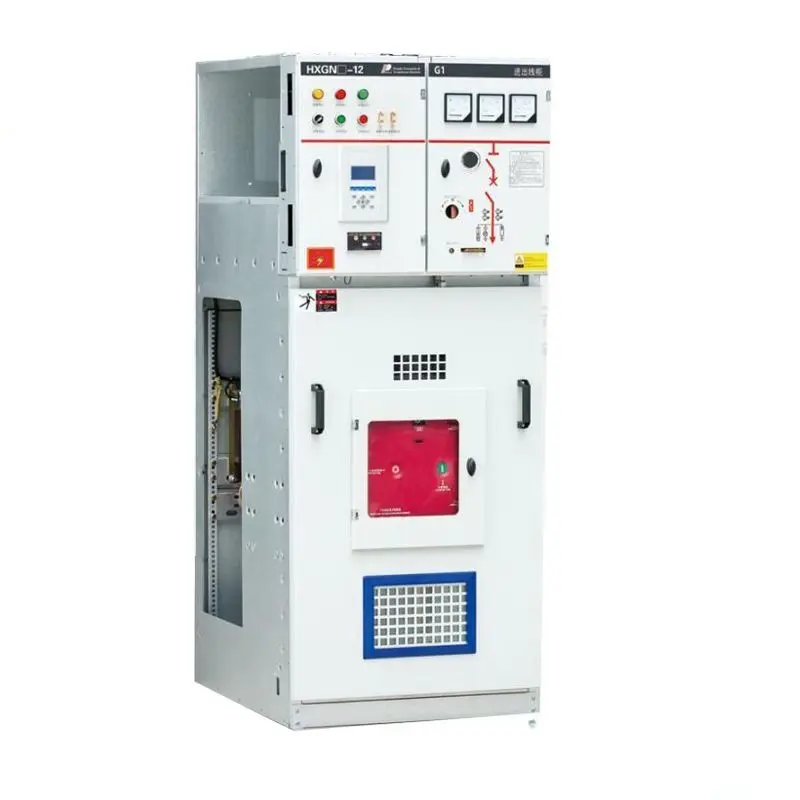

Srednjenapetostne stikalne naprave

Sledi srednjenapetostna stikalna naprava. To je med 1 kV in 35 kV. Našli ga boste v industriji, v bolnišnicah, v transformatorskih postajah, ki distribuirajo elektriko na tisoče domov. Srednjenapetostna oprema je težja, izdelana za obvladovanje večjih obremenitev. Ko je stabilnost ključnega pomena, na primer v operacijski dvorani, ta oprema poskrbi, da moč ostane varna in stabilna.

Visokonapetostne stikalne naprave

Potem imate visokonapetostno opremo. To je velika stvar. Takšne, ki se nahajajo na daljnovodih in povezujejo celotne regije. Napake so tukaj nevarne in drage. Zato so visokonapetostne stikalne naprave zasnovane z izjemno izolacijo in zelo hitrim zaščitnim delovanjem. Isti princip, večji obseg.

Notranji vs. Zunanji

Obstajajo tudi vrste stikalnih naprav glede na to, kje so nameščene. Notranje enote so na varnem v zgradbah, zaščitene pred vremenskimi vplivi. Zunanje enote so robustne, pogosto v podpostajah, izdelane tako, da preživijo dež, prah in vročino.

Zračno, plinsko, oljno izolirano

Nazadnje, še en način za njihovo združevanje je izolacija. Zračno izolirane stikalne naprave so poceni in se pogosto uporabljajo. Plinsko izoliran, pogosto s SF6, je kompakten in zanesljiv, kjer je prostora malo. Zobniki z oljno izolacijo so starejši, a še vedno v nekaterih omrežjih. Vsi trije veljajo, odvisno od potrebe.

Zaključek

Torej, kaj je stikalna naprava? To je nabor naprav, ki ohranja električno energijo varno, nadzorovano in zanesljivo. Od nizkonapetostnih stikalnih naprav v hišah do srednjenapetostnih stikalnih naprav v industriji, vse do prenosnih sistemov, vloga je enaka. Funkcija stikalne naprave je nadzor, zaščita in izolacija. Načelo delovanja stikalnih naprav je preprosto, a učinkovito: zaznaj napako, signaliziraj odklopnik, ga izklopi, zaščiti ostalo. Poglejte sestavne dele stikalnih naprav, odklopnike, releje, varovalke, izolatorje in videli boste, kako vsak igra svojo vlogo. Brez njih električni sistemi ne bi bili samo nevarni, temveč bi jih bilo nemogoče zagnati.
