Vodnik za izbiro stikalnih naprav

V bistvu izbira vrstestikalne napraveje proces odločanja, ki gre od "definiranja zahtev" do "usklajevanja parametrov." Da bi bil postopek izbire jasnejši, sem ga razdelal na osem ključnih dimenzij. To lahko uporabite kot kontrolni seznam, tako da vsako postavko primerjate z dejanskim stanjem.

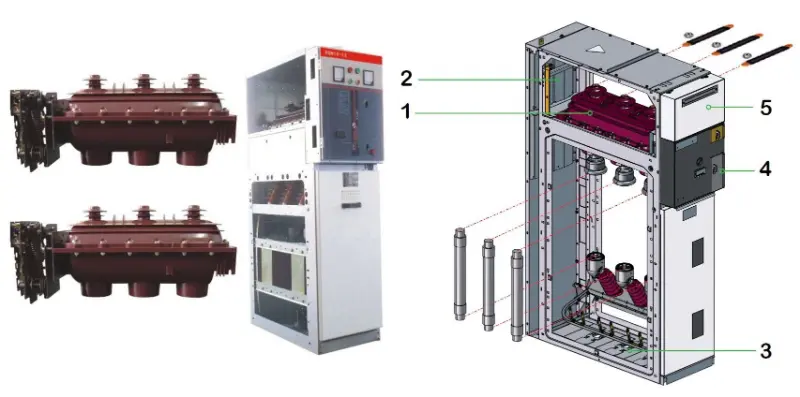

Tri osnovne dimenzije za izbiro stikalnih naprav

Izbirna dimenzija

Ključni premisleki

Navodila za izbiro

1. Raven napetosti

Ugotovite, ali gre za visokonapetostni sistem (npr. 10 kV, kot primarna stran vhodnega voda/transformatorja) ali za nizkonapetostni sistem (npr. 380 V/220 V, kot distribucija odhodnega voda/terminala).

To je najbolj temeljna delitev, ki neposredno določa stopnjo izolacije opreme in notranjih komponent.

2. Okolje namestitve

Ocenite, ali je za notranjo ali zunanjo namestitev in ali obstajajo posebne zahteve, kot so vodotesnost (ocena IP), odpornost na vlago, odpornost proti koroziji ali zaščita pred eksplozijo.  Za uporabo na prostem so potrebne visoke stopnje zaščite pred vdorom (npr. IP54 ali višje) in ohišja iz nerjavečega jekla; vlažna/jedka okolja zahtevajo popolnoma zaprto opremo ali posebne premaze.

3. Funkcionalni namen

Jasno opredelite glavni namen: razsvetljava, moč (npr. nadzor motorja), distribucija moči, korekcija faktorja moči (kondenzatorska banka) ali merjenje. Razdelilne omarice za razsvetljavo imajo majhne obremenitve in jih je mogoče pritrditi na steno; razdelilne omarice imajo velike obremenitve, pogosto stojijo na tleh in pogosto zahtevajo krmilne enote motorjev.

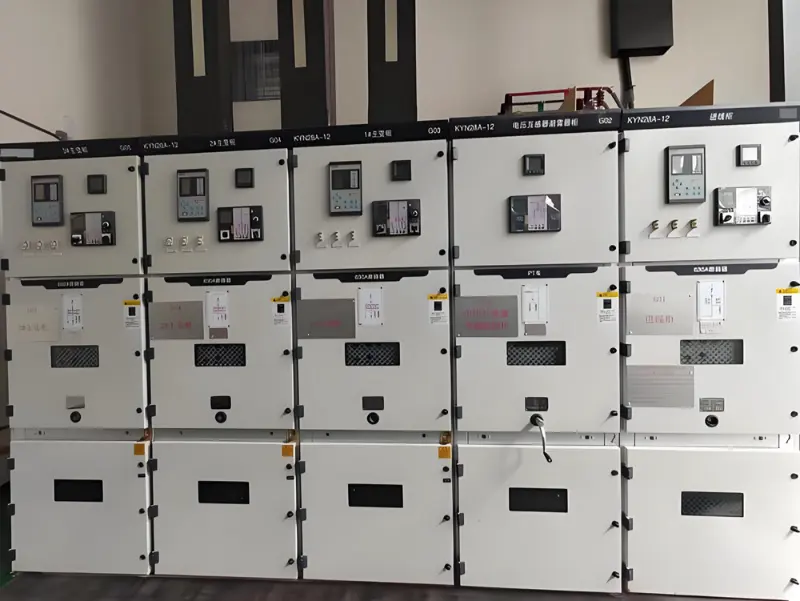

4. Strukturna oblika

Izbirate lahko med fiksnim (npr. GGD, ekonomično) ali izvlečnim (npr. GCK/GCS/MNS, enostavno vzdrževanje, visoka zanesljivost). Fiksni tip je primeren za situacije z razpršenimi obremenitvami, malo vezji in omejenimi proračuni.

Izvlečni tip je primeren za situacije s koncentriranimi obremenitvami, številnimi vezji in visokimi zahtevami glede zanesljivosti napajanja (npr. podatkovni centri, petrokemična industrija).

5. Električni parametri

Preverite nazivno napetost, frekvenco in izračunani tok sistema. Še pomembneje je zagotoviti skladnost z zahtevami glede dinamične in toplotne stabilnosti v pogojih kratkega stika. Izklopna moč odklopnika mora biti večja od največjega kratkostičnega toka na mestu namestitve.  Ujemanje parametrov je bistvenega pomena za varno delovanje. Temeljiti mora na strogih izračunih, ne le na izkušnjah ali ocenah.                6. Narava projekta

Ali gre za novogradnjo, projekt prenove ali projekt širitve zmogljivosti?

Pri novogradnjah dajte prednost visokokakovostnim, zelo zanesljivim novim izdelkom. Za prenovo/razširitev uporabite obstoječo vrsto omare za lažjo integracijo sistema.

7. Prostor za namestitev

Izmerite dolžino, širino in višino električne sobe, zlasti širino delovnih prehodov pred in za omarami.

Razpoložljivost prostora neposredno omejuje dimenzije in postavitev omare. Na primer, širina zadnjega prehoda mora ustrezati zahtevam vzdrževanja, vrste omar, daljše od 6 m, pa zahtevajo dve izhodni točki.

8. Vzdrževanje in upravljanje  Upoštevajte raven tehnične usposobljenosti operativnega osebja in zahteve za priročnost vzdrževanja.

Izvlečne omare nudijo dobro medsebojno zamenljivost enot; med vzdrževanjem je mogoče pokvarjeno enoto izvleči in tako hitro obnoviti napajanje, vendar so stroški višji.

Skupni modeli stikalnih naprav in primerni scenariji

Ko smo razumeli osnovne dimenzije, si poglejmo več pogostih vrstnizkonapetostne stikalne napravena trgu. To vam bo pomagalo uskladiti svoje abstraktne zahteve s posebnimi izdelki.

Serija modela  Tip strukture  Osnovne značilnosti

Tipični primerni scenariji

:-----------  :-------------  :--------------------------------------------------------------

GGD  Fiksno Varčno in praktično, preprosto vezje, vendar zahteva izpad električne energije za vzdrževanje.

Industrijska in rudarska podjetja, gradbišča s stroškovno občutljivostjo, manj vezji in nizkimi zahtevami po neprekinjenosti napajanja.

GCK       Izvleček

Sestavljen je iz enot motornega nadzornega centra (MCC). Izolirana vezja nudijo dobro varnost in zanesljivost. Ponuja dobro vrednost za denar.

Energetski sistemi, industrijska in rudarska podjetja, visoke zgradbe, ki zahtevajo pretvorbo električne energije, distribucijo in krmiljenje motorja. Trenutno široko uporabljena vrsta.

GCS       Izvleček

Izboljšan dizajn na osnovi GCK, fleksibilna struktura, dobra zamenljivost predalnih enot. Zgodnje različice so imele relativno nižje ravni zaščite.  Distribucijski sistemi v velikih elektrarnah, petrokemičnih obratih itd., ki zahtevajo visoko stopnjo avtomatizacije in zmožnost vmesnika z računalniki.

MNS       Izvleček

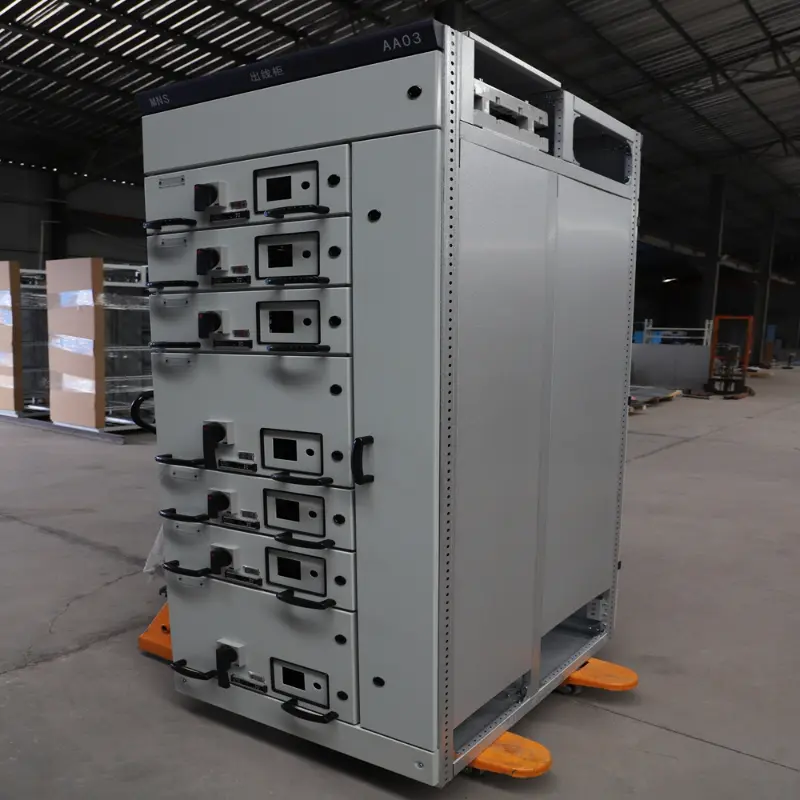

Kompaktna zasnova, modularna struktura, odlična izdelava, visoka stopnja zaščite, vrhunska zmogljivost, vendar relativno višji stroški (približno dvakrat več kot GCS).  Situacije z izjemno visokimi zahtevami glede zanesljivosti napajanja, varnosti in izkoriščenosti prostora, kot so veliki podatkovni centri, prestižni hoteli in delavnice natančne proizvodnje.

> Skratka, od GGD do MNS je mogoče videti kot napredek v uspešnosti in stroških. Za večino običajnih projektov je GCK pogosto preudarna izbira, ki uravnoteži gospodarnost in zanesljivost.
