Zakaj so glavne stikalne naprave AC v kovinskem ohišju zanesljive za sodobno distribucijo električne energije?

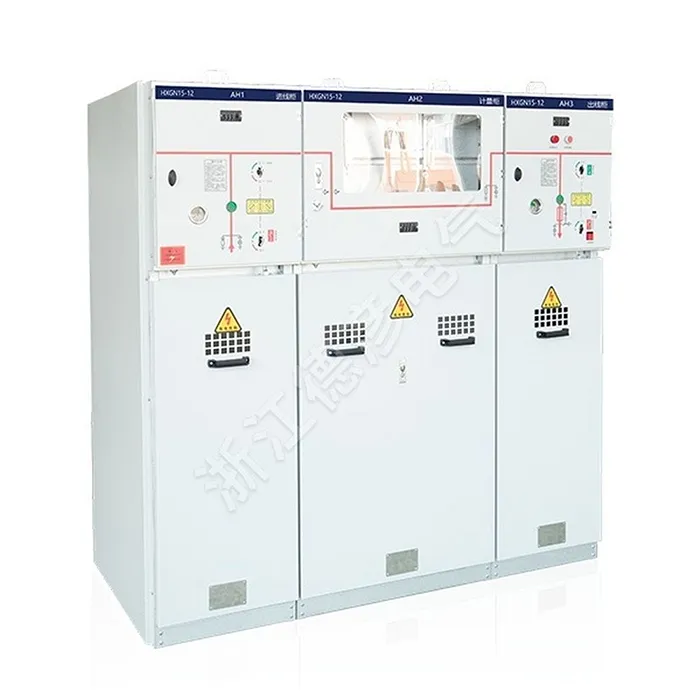

Glavna stikalna naprava AC v kovinskem ohišjuje kompaktna srednjenapetostna distribucijska rešitev, zasnovana za izboljšanje neprekinjenosti napajanja, varnosti delovanja, izolacije napak in učinkovitosti namestitve. Z združevanjem preklopnih, zaščitnih, izolacijskih in ozemljitvenih funkcij v kovinskem ohišju je ta oprema še posebej primerna za mestna distribucijska omrežja, industrijske objekte, poslovne zgradbe, infrastrukturne projekte in aplikacije obnovljive energije. Ta priročnik razlaga njegovo strukturo, načelo delovanja, ključne tehnične parametre, varnostne funkcije, scenarije uporabe in praktične vidike za izbiro prave konfiguracije.

Kazalo

• 1. Razumevanje glavne stikalne naprave AC s kovinskim obročem
• 2. Zakaj je pomembno pri distribuciji srednje napetosti?
• 3. Kako je strukturirana stikalna naprava?
  • Preklopne in zaščitne komponente
  • Predelki za kable in priključke
  • Kovinsko ohišje in varnostna zasnova
• 4. Kako deluje glavni obročni sistem?
• 5. Kateri tehnični parametri so najpomembnejši?
• 6. Ključne prednosti za projekte distribucije električne energije
• 7. Kje se pogosto uporablja?
• 8. Kaj morajo kupci preveriti pred naročilom?
• 9. Premisleki glede namestitve, delovanja in vzdrževanja
• 10. Konfiguracije z zračno in plinsko izolacijo
• 11. Pogosto zastavljena vprašanja
• 12. Zaključek

1. Razumevanje glavne stikalne naprave AC s kovinskim obročem

Obročna glavna stikalna naprava v kovinskem ohišju izmeničnega toka je srednjenapetostni električni distribucijski sklop, zasnovan za sprejem, distribucijo, preklapljanje, izolacijo in zaščito električne energije znotraj obročnega ali radialnega distribucijskega omrežja. Ustrezno stikalno in zaščitno opremo postavi v ozemljeno kovinsko ohišje, kar ustvarja kompaktno in organizirano rešitev za srednjenapetostne aplikacije.

V skladu z IEC 62271-200 stikalne in krmilne naprave AC v kovinskem ohišju zajemajo opremo z nazivnimi napetostmi nad 1 kV in do vključno 52 kV. Obročne glavne enote so ena od praktičnih oblik te opreme in so široko povezane s srednjenapetostnimi kabelskimi distribucijskimi sistemi.

Izraz "glavni obroč" opisuje omrežno ureditev in ne samo omarico samo. V tipičnem obročastem omrežju lahko moč doseže distribucijsko točko iz dveh smeri. Če se na odseku kabla pojavi napaka, se lahko prizadeti odsek izolira, medtem ko preostalo omrežje še naprej prejema napajanje po alternativni poti.

Za lastnike projektov ta arhitektura obravnava enega najpomembnejših distribucijskih izzivov: vzdrževanje električnih storitev ob nadzoru velikosti opreme, kompleksnosti delovanja in varnostnih tveganj.

2. Zakaj je pomembno pri distribuciji srednje napetosti?

Sodobna elektroenergetska omrežja morajo vzdrževati naraščajoče obremenitve in hkrati ohranjati zanesljivo storitev. Industrijski obrati, komercialni kompleksi, bolnišnice, transportne zmogljivosti, podatkovni centri in naprave za obnovljivo energijo ne morejo vedno tolerirati dolgotrajnih prekinitev napajanja.

Pravilno zasnovan glavni obročni sistem ima številne prednosti:

• Neprekinjenost dobave:Konfiguracija obroča lahko zagotovi alternativno pot napajanja po izolirani napaki.
• Osamitev napak:Operaterji lahko odklopijo prizadeti odsek, ne da bi po nepotrebnem izklopili celotno distribucijsko omrežje.
• Kompaktna namestitev:Integrirana stikalna oprema zmanjša odtis v primerjavi z nekaterimi običajnimi ureditvami.
• Varnost delovanja:Kovinska ohišja, ureditev ozemljitve, zapore in prikaz položaja pomagajo zmanjšati operativna tveganja.
• Prilagodljiva konfiguracija:Različne kombinacije bremenskih stikal, odklopnikov, varovalk, tokovnih transformatorjev, napetostnih transformatorjev in ozemljitvenih stikal je mogoče oblikovati glede na zahteve projekta.

Zaradi teh lastnosti so glavne stikalne naprave še posebej dragocene tam, kjer je prostor omejen in je kontinuiteta električnih storitev glavna prednostna naloga načrtovanja.

3. Kako je strukturirana stikalna naprava?

Čeprav se konfiguracije razlikujejo glede na proizvajalca in napetostni razred, tipičen sklop glavne stikalne naprave AC, zaprt s kovinskim obročem, vključuje več funkcionalnih delov. Razumevanje teh razdelkov pomaga kupcem, da natančneje ocenijo tehnične predloge.

Preklopne in zaščitne komponente

Preklopni oddelek lahko vključuje stikala za izklop tovora, vakuumske odklopnike, kombinacije varovalk in stikal, ločilnike in ozemljitvena stikala. Ustrezna razporeditev je odvisna od tega, ali je oprema primarno namenjena preklapljanju napajalnika, zaščiti transformatorja, prekinitvi napake ali kombinaciji teh funkcij.

Stikalo za prekinitev bremena je na splošno namenjeno preklapljanju običajnega toka bremena, medtem ko odklopnik zagotavlja celovitejšo zmožnost prekinitve napake. Kjer se uporabljajo varovalke, lahko kombinacija stikala in varovalke zagotovi zaščito transformatorja in napajalnika v ustreznem obsegu uporabe.

Iz tega razloga kupci nikoli ne smejo ocenjevati omarice zgolj po nazivnem toku. Celotna zaščitna filozofija mora ustrezati transformatorju, podajalniku, kablu in zaščitnemu sistemu navzgor/navzdol.

Predelki za kable in priključke

Kabelski prostor predstavlja vmesnik med stikalno napravo in zunanjim srednjenapetostnim omrežjem. Odvisno od zasnove lahko vsebuje kabelske zaključke, ozemljitvena stikala, tokovne transformatorje, napetostne transformatorje, komponente prenapetostne zaščite ali druge dodatke.

Pravilna združljivost kablov je bistvenega pomena. Zahtevano velikost kabla, vrsto zaključka, stopnjo izolacije, fazni razmik in način namestitve je treba potrditi pred proizvodnjo opreme.

Kovinsko ohišje in varnostna zasnova

Kovinsko ohišje ločuje komponente pod napetostjo od okolice in ustvarja definirano mehansko strukturo za notranjo opremo. Pravilna razdelitev lahko pomaga tudi pri omejevanju posledic notranjih napak.

Mehanizmi za zaklepanje so še ena pomembna lastnost. Mehanske ali električne zapore lahko pomagajo preprečiti nevarna zaporedja delovanja, kot je zapiranje ozemljitvenega stikala, medtem ko je tokokrog pod napetostjo priključen.

Pri napravah z večjim tveganjem je treba klasifikacijo notranjega obloka in ureditev za razbremenitev tlaka obravnavati kot del splošne varnostne zasnove. Nekateri komercialno dostopni sistemi RMU določajo delovanje notranjega obloka v skladu z določenimi preskusnimi pogoji, kar dokazuje, zakaj je treba natančno razvrstitev preveriti in ne domnevati.

4. Kako deluje glavni obročni sistem?

Osnovno načelo delovanja je preprosto. Več razdelilnih mest je povezanih v zankasto srednjenapetostno omrežje. Vsaka glavna enota obroča nadzoruje odsek omrežja in lahko zagotovi povezavo s transformatorjem ali obremenitvijo navzdol.

Med normalnim delovanjem lahko omrežje deluje z definirano odprto točko ali drugo konfiguracijo, ki jo odobri podjetje. Če pride do okvare kabla, lahko operaterji ali avtomatski zaščitni sistem identificirajo in izolirajo prizadeti del. Zdravi deli omrežja lahko nato ostanejo napajani iz razpoložljive napajalne poti.

Ta ureditev ne pomeni, da vsak obroč samodejno zagotavlja neprekinjeno napajanje. Dejanska kontinuiteta je odvisna od zasnove omrežja, usklajevanja zaščite, preklopnih postopkov, avtomatizacije, redundance in obratovalnih zahtev.

Iz tega razloga je kakovost celotne distribucijske sheme prav tako pomembna kot sama stikalna naprava.

5. Kateri tehnični parametri so najpomembnejši?

Izbira opreme, ki temelji samo na napetosti in toku, lahko povzroči resne težave pri projektu. Popolna tehnična specifikacija mora upoštevati električne, mehanske, okoljske in varnostne parametre.

IEC 62271-200 je še posebej pomemben, ker določa zahteve za stikalne in krmilne naprave AC v kovinskem ohišju znotraj določenega napetostnega območja. Drugi standardi lahko veljajo za posamezne komponente, vključno z visokonapetostnimi stikali, odklopniki, kombinacijami stikala in varovalke, ločilniki in ozemljitvenimi stikali.

6. Ključne prednosti za projekte distribucije električne energije

Kompakten odtis

Obročna glavna stikalna naprava je zasnovana tako, da združuje več distribucijskih funkcij v razmeroma kompaktni ureditvi. To je še posebej uporabno v mestnih transformatorskih postajah, poslovnih stavbah, industrijskih obratih in infrastrukturnih projektih, kjer je površina draga.

Izboljšana operativna prilagodljivost

Več preklopnih funkcij omogoča operaterjem, da izolirajo izbrane napajalnike, transformatorje ali kabelske odseke v skladu z načrtom delovanja omrežja. To lahko poenostavi postopke vzdrževanja in odpravljanja napak.

Izboljšana zaščita osebja

Kovinska ohišja, ozemljitveni sistemi, zapore, delitev in ustrezne klasifikacije zmogljivosti obloka lahko ustvarijo več plasti zaščite. Vendar je treba te lastnosti preveriti glede na dejansko dokumentacijo o preskusu izdelka.

Zmanjšana zapletenost distribucije

Pravilno konfiguriran RMU lahko integrira preklapljanje napajalnika in zaščito transformatorja v standardiziran paket. To lahko poenostavi inženiring, transport, namestitev in zagon v primerjavi s sestavljanjem več ločenih komponent.

Primerno za moderno infrastrukturo

Ista osnovna arhitektura lahko podpira konvencionalno distribucijo električne energije, pa tudi industrijske, komercialne, obnovljive vire energije, transport in druge srednjenapetostne aplikacije.

7. Kje se pogosto uporablja?

Glavna stikalna naprava AC s kovinskim ohišjem je primerna za široko paleto distribucijskih okolij srednje napetosti.

• Mestna distribucija električne energije:Kompaktne transformatorske postaje in podzemna kabelska omrežja.
• Industrijski objekti:Tovarne, predelovalni obrati, skladišča in proizvodna mesta.
• Poslovne zgradbe:Nakupovalni centri, poslovni kompleksi, hoteli in veliki komercialni objekti.
• Javna infrastruktura:Letališča, železniški objekti, bolnišnice, predori in občinski projekti.
• Obnovljiva energija:Sistemi za zbiranje in distribucijo sončne in vetrne energije.
• Stanovanjski razvoj:Srednjenapetostna distribucija za velike skupnosti in stanovanjske projekte.
• Transformatorske postaje:Upravljanje vhodnega in odhodnega podajalnika ter zaščita transformatorja.

Komercialni in industrijski projekti pogosto dajejo prednost kompaktnim dimenzijam, zanesljivemu preklapljanju, enostavnemu vzdrževanju in jasni koordinaciji zaščite. Projekti obnovljivih virov energije lahko dajo dodaten poudarek na daljinsko delovanje, odpornost na okolje, spremljanje in avtomatizacijo.

8. Kaj morajo kupci preveriti pred naročilom?

Nakup srednjenapetostne stikalne opreme je tehnična odločitev in ne le primerjava cen. Pred oddajo naročila morajo projektni inženirji in nabavne ekipe pripraviti podroben tehnični načrt.

1. Potrdite sistemsko napetost.Preverite zahteve glede nazivne in največje delovne napetosti.
2. Izračunajte obremenitveni tok.Nazivnega toka ne izberite samo z imenske tablice transformatorja, ne da bi upoštevali dejanske pogoje delovanja.
3. Določite stopnjo kratkega stika.Ocene kratkotrajne in konične vzdržljivosti stikalne naprave morajo ustrezati izračunu napake v omrežju.
4. Določite način zaščite.Ugotovite, ali projekt potrebuje bremenska stikala, vakuumske odklopnike, varovalke ali kombinacijo.
5. Preverite zahteve za kabel.Treba je potrditi vrsto kabla, zaključek, velikost vodnika in razpoložljiv prostor za namestitev.
6. Preglejte zahteve za povezovanje.Preverite zahtevano zaporedje delovanja in varnostno logiko.
7. Potrdite okoljske pogoje.Upoštevajte temperaturo, nadmorsko višino, vlažnost, stopnjo onesnaženosti, potresne razmere in okolje namestitve.
8. Zahtevajte testno dokumentacijo.Zahtevajte ustrezna poročila o tipskih preskusih, zapise o rutinskih preskusih, certifikate, risbe in tehnične liste.
9. Preverite vzdrževalni dostop.Zagotoviti, da lahko operaterji varno pregledujejo, upravljajo, testirajo in vzdržujejo opremo.
10. Ocenite prihodnjo širitev.Če bodo morda potrebni dodatni podajalniki, se pred proizvodnjo pogovorite o modularnosti in prostih zmogljivostih.

Jasna tehnična specifikacija na začetku projekta lahko znatno zmanjša nesporazume pri ponudbah, preoblikovanje dela, zamude pri dostavi in ​​težave pri zagonu.

9. Premisleki glede namestitve, delovanja in vzdrževanja

Celo dobro zasnovana stikalna naprava zahteva pravilno namestitev in delovanje. Pri namestitvi je treba upoštevati risbe, ki jih je odobril proizvajalec, in veljavne električne predpise. Kakovost kabelskih zaključkov je še posebej pomembna, ker lahko slabi zaključki povzročijo lokalno električno napetost, pregrevanje ali okvaro izolacije.

Pred vključitvijo pod napetostjo morajo projektne skupine preveriti mehansko delovanje, električne zapore, neprekinjenost ozemljitve, kabelske povezave, nastavitve zaščite, pomožna vezja, sisteme indikacije in druge ustrezne funkcije.

Redno vzdrževanje mora temeljiti na navodilih proizvajalca in dejanskem delovnem okolju. Intervale pregledov je morda treba prilagoditi za močno onesnažene lokacije, visoko vlažnost, pogoste menjave ali zahtevne industrijske pogoje.

Za inteligentne distribucijske sisteme je mogoče razmisliti tudi o opcijskih funkcijah nadzora in daljinskega upravljanja. Te funkcije lahko izboljšajo vidljivost delovanja in podpirajo hitrejši odziv na neobičajne razmere, če so pravilno integrirane z nadzorno arhitekturo mesta.

10. Konfiguracije z zračno in plinsko izolacijo

Obročne glavne stikalne naprave so lahko zasnovane na podlagi različnih izolacijskih tehnologij. Konfiguracije z zračno izolacijo uporabljajo zrak kot primarni izolacijski medij, medtem ko konstrukcije s plinsko izolacijo postavljajo kritične komponente v zaprto izolacijsko okolje. V nekaterih serijah izdelkov so na voljo tudi rešitve s trdno izolacijo.

Najboljša konfiguracija je odvisna od okolja projekta in ne od univerzalne »najboljše« tehnologije. Kupci bi morali oceniti prostor, filozofijo vzdrževanja, okoljske zahteve, vidike življenjskega cikla, lokalne predpise in proizvajalčeve razpoložljive dokaze o preskusih.

11. Pogosto zastavljena vprašanja

Kaj je glavna stikalna naprava AC s kovinskim ohišjem?

Je srednjenapetostna stikalna naprava, zaprta v kovinskem ohišju in zasnovana predvsem za preklapljanje, izolacijo, zaščito in distribucijo v obročnih ali radialnih električnih omrežjih.

Kakšno napetostno območje je običajno povezano z glavnimi stikalnimi napravami?

Številni komercialni izdelki RMU so zasnovani za srednjenapetostna omrežja, kot so sistemi 11 kV, 12 kV ali 24 kV, medtem ko lahko druge konfiguracije pokrivajo dodatne napetostne razrede. Pravilna ocena mora biti vedno usklajena z omrežjem projekta.

Ali glavna enota obroča preprečuje izpad električne energije?

Nobena oprema ne more odpraviti vsakega izpada. Obročna razporeditev pa lahko izboljša neprekinjenost oskrbe, tako da omogoči izolacijo okvarjenega odseka, medtem ko lahko zdravi odseki ostanejo pod napetostjo prek alternativne oskrbovalne poti.

Kakšna je razlika med bremenskim stikalom in odklopnikom?

Bremensko stikalo je v prvi vrsti namenjeno preklapljanju običajnega bremenskega toka v okviru njegove določene zmogljivosti. Odklopnik je zasnovan tako, da prekine tokove napake in opravlja običajne preklopne naloge v okviru svoje nazivne zmogljivosti. Zaščitna shema mora določiti, katera naprava je primerna.

Zakaj je IEC 62271-200 pomemben?

IEC 62271-200 določa zahteve za stikalne in krmilne naprave AC v kovinskem ohišju za nazivne napetosti nad 1 kV in do vključno 52 kV. Zagotavlja pomembno referenco za ocenjevanje konstrukcije, testiranja in delovanja ustrezne opreme.

Ali se lahko glavna stikalna naprava obroča uporablja na prostem?

Da, zunanje različice je mogoče oblikovati z ustrezno zaščito ohišja in odpornostjo na okolje. Vendar pa namestitev na prostem zahteva posebno upoštevanje vlage, temperature, prahu, korozije, izpostavljenosti soncu in pogojev na mestu.

Katere dokumente mora kupec zahtevati od proizvajalca?

Odvisno od projekta lahko uporabna dokumentacija vključuje tehnični podatkovni list, enočrtni diagram, risbo splošne ureditve, diagram ožičenja, dokumentacijo o tipskem preskusu, zapise o rutinskih preskusih, priročnik za namestitev, priročnik za uporabo in ustrezne certifikate.

Kako izbrati pravo obročno glavno stikalno napravo?

Začnite z omrežno napetostjo, trajnim tokom, stopnjo napake, filozofijo zaščite, konfiguracijo kabla, zahtevami glede izolacije, okoljskimi pogoji, prostorom za namestitev, varnostnimi zahtevami in veljavnimi standardi. Te parametre je treba nato uskladiti s konfiguracijo testiranega izdelka proizvajalca.

12. Zaključek

Glavna stikalna naprava AC s kovinskim ohišjem ima pomembno vlogo pri sodobni srednjenapetostni distribuciji, ker združuje kompaktno konstrukcijo, nadzorovano preklapljanje, izolacijo napak, ozemljitev in zaščitne funkcije v integriranem sklopu. Njegova vrednost je še posebej očitna v omrežjih, kjer so pomembni neprekinjena dobava, omejen prostor za namestitev, varnost delovanja in poenostavljena distribucijska arhitektura.

Za inženirje in ekipe za nabavo je najzanesljivejši pristop izbrati opremo glede na celoten električni sistem, namesto da bi se osredotočili na eno specifikacijo, kot je nazivni tok ali velikost omarice. Raven napetosti, okvarjeni tok, koordinacijo izolacije, zaščitno strategijo, okoljske pogoje, zmogljivost notranjega obloka, razporeditev kablov, medsebojno zaklepanje, testiranje in prihodnjo širitev je treba upoštevati skupaj.
