Glavna enota Ring ali transformatorska postaja: kaj potrebuje vaš projekt?

V distribucijskih projektih 10–35 kV sta glavna enota obroča (RMU) in transformatorska postaja pogosto omenjena v istem pregledu načrta. Ker sta oba kompaktna in oba tovarniško izdelana, ju včasih obravnavajo kot konkurenčni možnosti. Niso. Odločitev se zmanjša na eno vprašanje o vozlišču, ki ga načrtujete: ali mora ta točka znižati napetost in razdeliti nizkonapetostno moč ali mora samo preklapljati, razdeliti in povezovati linije?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), ki proizvaja obe liniji izdelkov, spodaj določa praktično mejo.

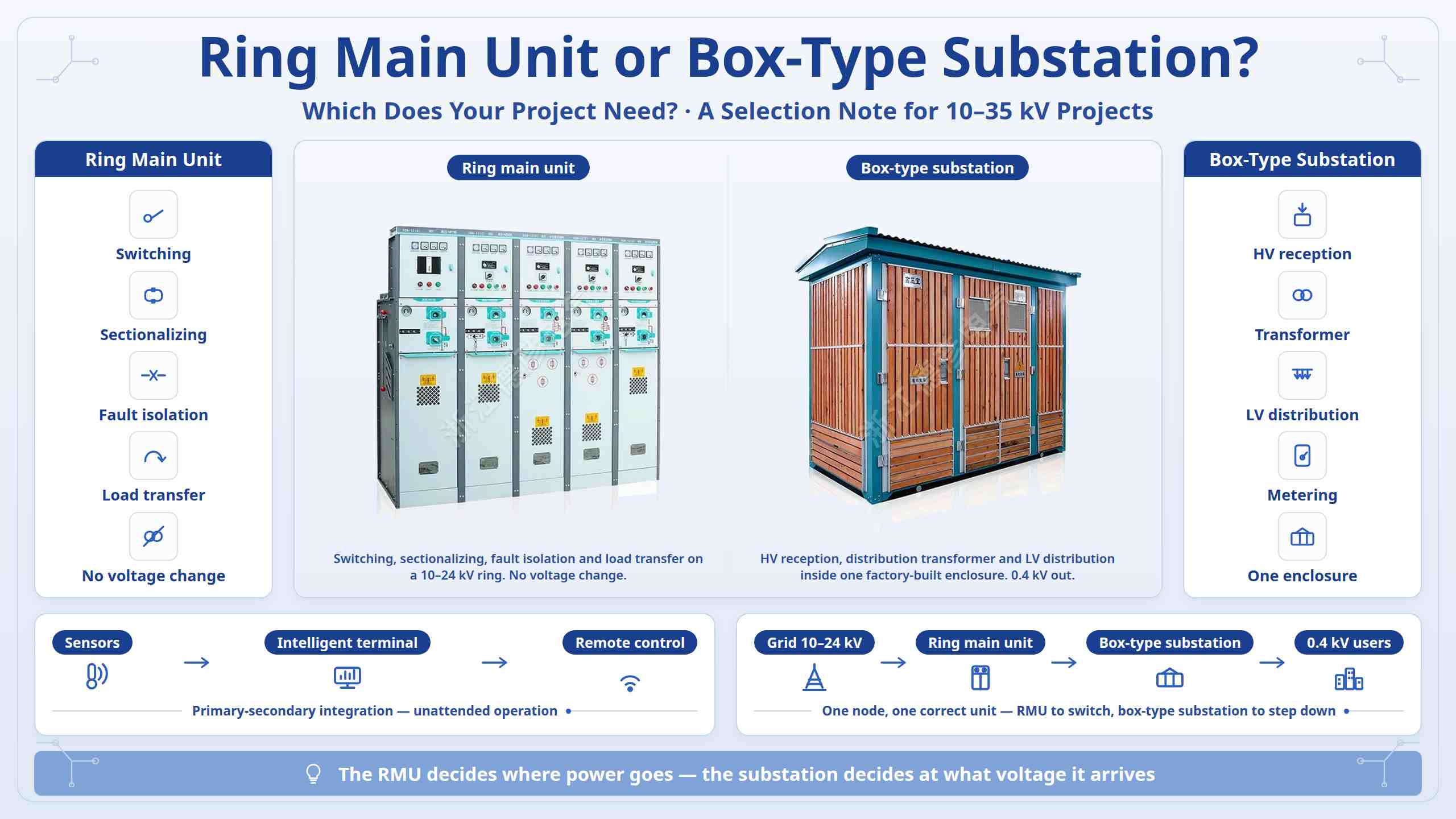

I. Dve različni službi

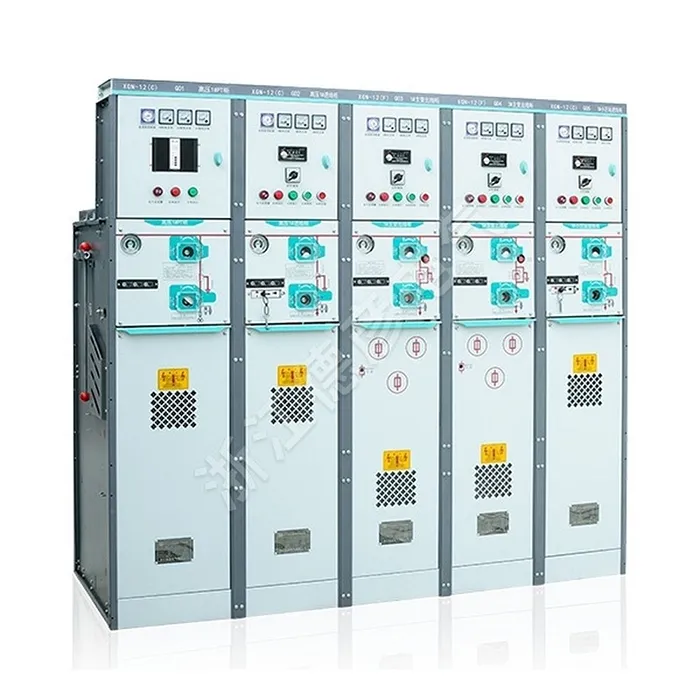

Obročna glavna enota je kovinsko zaprta stikalna naprava, ki se uporablja v srednjenapetostnih obročnih omrežjih 10–24 kV. Njegove notranje komponente so stikala za izklop tovora, ozemljitvena stikala in varovalke. Izvaja preklapljanje, sekcijo linije, izolacijo napake in prenos obremenitve, tako da se lahko napaka na enem odseku kabla prekine brez prekinitve napajanja preostalega obroča. Ne spreminja napetosti.

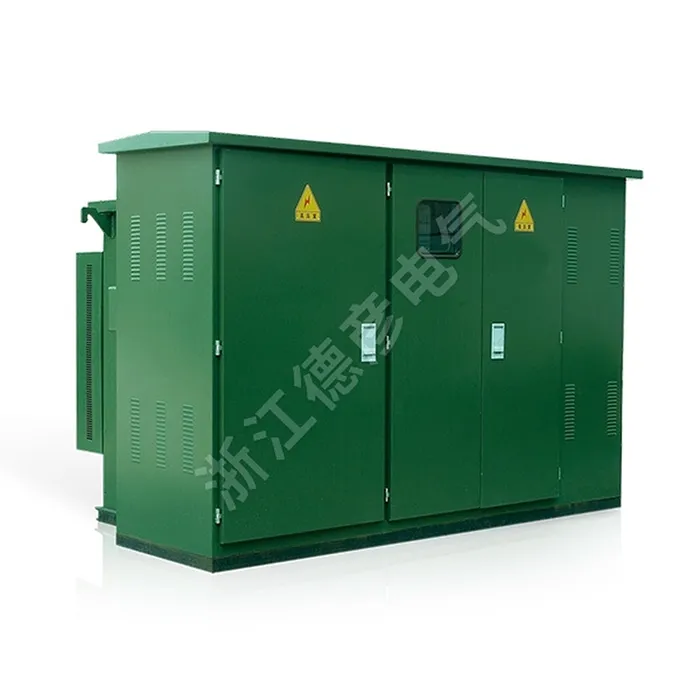

Škatlasta transformatorska postaja združuje visokonapetostni sprejem električne energije, razdelilni transformator in nizkonapetostno distribucijo električne energije – skupaj z merjenjem in ohišjem – v eno popolnoma zaprto, premično jekleno strukturo. Je tovarniško izdelan, dobavljen kot celota, njegova proizvodnja pa je nizkonapetostna energija za končne uporabnike.

V eni vrstici: RMU odloča, kam gre moč; škatlasta transformatorska postaja se odloči, pri kateri napetosti prihaja in kako se porazdeli.

II. Ujemanje modela z vašim scenarijem

Obnova mestnega kabla z dvojnim napajalnim obročnim napajanjem in brez lokalnih klicev navzdol za RMU. Obremenilne točke, ki potrebujejo 0,4 kV izhodno moč – stanovanjske četrti, delavnice, komercialne cone, polnilne postaje – zahtevajo transformatorsko postajo škatlastega tipa. Zunanja, ozka, vlažna ali prašna mesta dajejo prednost plinsko izoliranemu RMU, katerega zaprti rezervoar je odporen proti kondenzaciji, prahu in slani megli z veliko manj pregledov. Projekti fotonapetostnih, skladiščnih in polnilnih elektrarn uporabljajo oboje: transformatorske postaje in omarice, povezane z omrežjem, skrbijo za pretvorbo in povezavo z omrežjem, medtem ko plinsko izolirani RMU upravljajo zbiranje in preklapljanje znotraj nadzorovanega odtisa.

III. Pri večini projektov delajo skupaj

Znotraj številnih razdelilnih postaj so visokonapetostne vhodne in odhodne enote same obročne glavne enote s stikali za prekinitev bremena. RMU je preklopna komponenta; transformatorska postaja je ohišje, ki okoli sebe doda transformacijo in nizkonapetostno distribucijo. Meja je torej bolj praktična kot konkurenčna – če vozlišče samo preklaplja in sekcionira, določite RMU; če mora tudi odstopiti in distribuirati, navedite transformatorsko postajo tipa box; in če je tudi ta postaja del obročnega omrežja, sta navedeni skupaj. Trenutna glavna usmeritev za oba je primarno-sekundarna integracija: senzorji in nadzorne enote znotraj omare, usklajeni z zunanjim inteligentnim distribucijskim terminalom, ki omogočajo nalaganje podatkov v realnem času, samodejno lokacijo napak in izolacijo, daljinski nadzor preklapljanja in nenadzorovano delovanje.

IV. Kaj preveriti pred potrditvijo modela

Najprej ugotovite, ali je omrežje radialno ali dvojno napajalno obročno — samo to določa, ali je RMU potreben. Nato preverite nazivno napetost (10/24/35kV), nazivni tok in prekinitveni tok kratkega stika z usklajenimi nastavitvami zaščite; pogoji na lokaciji, vključno s prostorom, vlago, prahom, slano meglo in stopnjo zaščite, z opremo, odporno proti eksplozijam, po GB 50058, kjer je to potrebno; in zahteve glede obremenitve, kot so zmogljivost transformatorja, izhodna vezja in morebitna premestitev. Pretehtajte prve stroške glede na stroške življenjskega cikla: oprema z zračno izolacijo je primerna za suhe notranje prostore z namenskim vzdrževalnim osebjem, medtem ko oprema s plinsko izolacijo vnaprej stane več, vendar zmanjša vzdrževanje na zunanjih mestih ali mestih, ki jih je težko pregledati.
