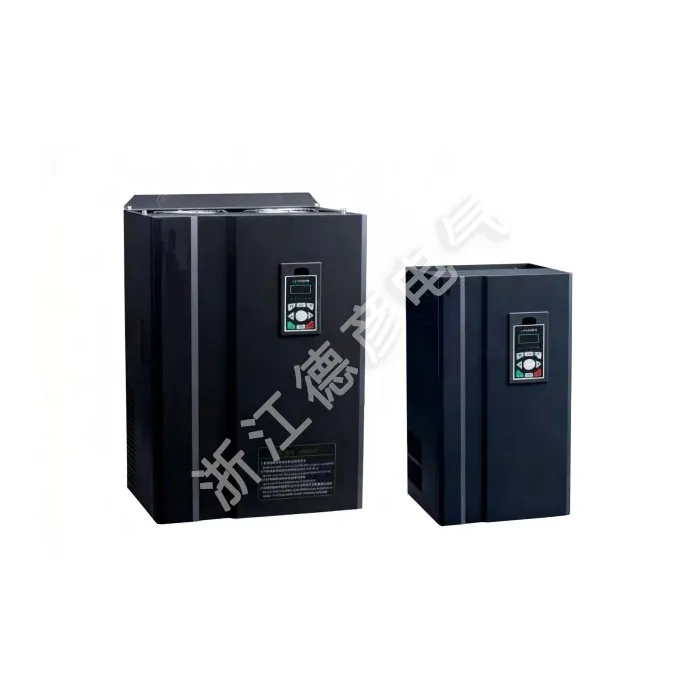

Sinhroni pretvornik s trajnim magnetom

Deyan Electric je profesionalni industrijski dobavitelj električne energije z integriranimi raziskavami in razvojem, proizvodnjo in storitvami, ki ima dobro cenovno ugodnost in široko pokritost na evropskih in ameriških trgih. Njegov sinhronski pretvornik s trajnim magnetom LNC860E ima napreden vektorski nadzor in stabilno kakovost. Primeren za nakupe v velikem obsegu, služi vrhunskim scenarijem, kot so CNC centri, ter zagotavlja natančno in zanesljivo regulacijo hitrosti motorja.

Pošlji povpraševanje

Opis izdelka

Sinhroni pretvorniki s trajnimi magneti serije LNC860E so visoko zmogljivi vektorski frekvenčni pretvorniki za splošno uporabo, ki se večinoma uporabljajo za krmiljenje in prilagajanje hitrosti in navora trifaznih sinhronskih motorjev na izmenični tok. Uporablja 32-bitni čip DSP in ima vgrajene osnovne algoritme za krmiljenje, kot so vektorsko krmiljenje z zaprto zanko, vektorsko krmiljenje z odprto zanko in krmiljenje navora, kar omogoča krmiljenje pogona sinhronskih motorjev s trajnimi magneti z večjo zmogljivostjo in večjo natančnostjo. Zagotavlja visok navor pri nizkih vrtljajih, ima dobre dinamične lastnosti, izjemno močno preobremenitveno zmogljivost in podpira različne PG kartice. Medtem ko izboljšuje zanesljivost izdelka in okoljsko prilagodljivost, prav tako krepi zasnovo za uporabnost za stranke in specializacijo v industriji. Z bolj optimiziranimi funkcijami, bolj prilagodljivimi aplikacijami in stabilnejšim delovanjem se lahko široko uporablja v scenarijih aplikacij srednjega do višjega razreda, kot so stroji za brizganje, zračni kompresorji, servo sistemi srednje do visoke moči, CNC obdelovalni centri, dvižna oprema in tekstilna oprema. Ta sinhronski pretvornik s trajnimi magneti je standardno opremljen s komunikacijsko funkcijo 485, moč 22 kW in manj pa je standardno opremljena z zavorno enoto. Razpon moči: 0,75kW~400kW-380V.

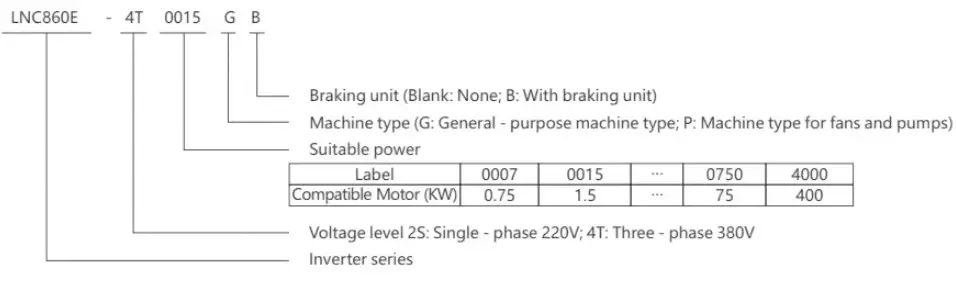

Pomen modela

LNC860E Permanent Magnet Synchronous Inverter

Značilnosti izdelka

▲Odprtozančno in zaprtozančno vektorsko krmiljenje za sinhrone motorje s trajnimi magneti Podpira različne kodirnike: inkrementalni ABZ, inkrementalni UVW in razreševalec
▲Širok vhod napetosti, samodejna regulacija izhodne napetosti (AVR), neprekinjeno delovanje med trenutno izgubo moči, z večjo prilagodljivostjo
▲Podpira različne metode nastavitve frekvence: digitalna nastavitev, analogna nastavitev količine, nastavitev PID, nastavitev komunikacije RS485
▲ Gladek zagon in stabilno delovanje s funkcijo sledenja hitrosti
▲Lahko deli vodilo DC za varčevanje z energijo
▲ Nizka raven hrupa in močna sposobnost proti motnjam
▲ Močna preobremenitvena zmogljivost, 150 % nazivnega navora lahko deluje 60 sekund
▲Vgrajen napreden algoritem PID s hitrim odzivom, močno prilagodljivostjo in enostavnim odpravljanjem napak
▲16 - stopenjski nadzor hitrosti, preprost PLC za doseganje večfunkcijskega logičnega krmiljenja, kot so krmiljenje časa, konstantne hitrosti in smeri
▲ Več zaščitnih funkcij: prenapetost, pretok, preobremenitev, pregrevanje itd
▲Podpira zaslon LCD in delovanje v kitajščini in angleščini Podpira komunikacijo Profibus - DP in MODBUS
▲Strukturno sprejme neodvisno zasnovo zračnega kanala, ventilator je mogoče prosto razstaviti, z dobrim odvajanjem toplote

Navodila za imensko tablico

MODEL:	LNC860E-4T0040GB/4T0055PB
MOČ:	4KW9A/5,5K
VNOS:	3PH AC380V 50HZ/60HZ
IZHOD:	3PH AC0V-380V 0HZ-400HZ
S.N:	Črtna koda

Tehnične specifikacije

Postavka		Specifikacija
Krmilne značilnosti	Izhodna frekvenca	0-500Hz
	Nosilna frekvenca	0,8 kHz ~ 12 kHz. Nosilno frekvenco je mogoče samodejno prilagoditi glede na značilnosti obremenitve
	Ločljivost izhodne frekvence	0,01 Hz
	Nadzorni način	Vektorsko krmiljenje z odprto zanko (SVC) V/F krmiljenje Vektorsko krmiljenje z zaprto zanko (FVC)
	Značilnosti navora	S kompenzacijo navora in kompenzacijo zdrsa lahko začetni navor doseže 150 % pri 0,25 Hz (SVC)
	Natančnost krmiljenja navora	±5 % (FVC)
	Kriterij ukrepanja za preprečevanje zastojev	Nastavite kot odstotek nazivnega toka v razponu od 20 % do 250 %
	Območje regulacije hitrosti	1:100 (SVC) 1:1000 (FVC)
	Natančnost stabilizacije hitrosti	±0,5 % (SVC) ±0,02 % (FVC)
	Preobremenitvena zmogljivost	150 % nazivnega izhodnega toka za eno minuto
	V/F krivulja	Štirje načini: linearni; večtočkovno popolno ločevanje V/f; nepopolno ločevanje V/f
	Krivulja pospeška in pojemka	načini pospeševanja in pojemka linearne ali S-krivulje; štirje časi pospeševanja in zaviranja; časovno območje pospeševanja in zaviranja 0,1 ~ 6500,0 s
	DC zaviranje	DC zavorna frekvenca. 0,00 Hz ~ največja frekvenca. Zavorni čas: 0,0 s ~ 36,0 s, vrednost zavornega toka: 0,0 % ~ 100,0 %
	Nadzor teka	Jog frekvenčno območje: 0,00 Hz～ največja frekvenca, čas pospeševanja in pojemka 0,1 s ~ 6500,0 s
	Preprost PLC, večstopenjsko delovanje	Z vgrajenim PLC-jem ali krmilnimi terminali je mogoče doseči do 16-stopenjsko delovanje
	Vgrajen PID	Z lahkoto lahko uresniči nadzorni sistem z zaprto zanko za nadzor procesa
	Samodejna regulacija napetosti (AVR)	Ko se napetost omrežja spremeni, lahko samodejno vzdržuje konstantno izhodno napetost
	Funkcija hitrega omejevanja toka	V največji možni meri zmanjšajte napake zaradi prevelikega toka in zaščitite normalno delovanje frekvenčnega pretvornika
Značilnosti delovanja	Delovni ukazni kanal	Trije kanali: upravljalna plošča, nadzorni terminali, serijska komunikacijska vrata. Preklapljate ga lahko na različne načine
	Vir frekvence	Deset frekvenčnih virov: podan z gumbom na plošči, podan z nadzorno ploščo, podan z analogno napetostjo, podan z analognim tokom, podan s komunikacijo RS485, ki jo je mogoče preklopiti na različne načine
	Vir pomožne frekvence	Deset virov pomožne frekvence. Lahko fleksibilno doseže fino nastavitev pomožne frekvence in sintezo frekvence
	nput terminalov	Šest digitalnih vhodnih terminalov, od katerih se eden lahko uporablja kot hitri impulzni vhod. Dva analogna vhodna kanala, Al1: vhodno območje 0~+10V, Al2: vhodno območje 0~+10V/0-20mA
	Izhodne sponke	En hitri impulzni izhodni terminal, ki lahko oddaja pravokotni signal od OkHz~50kHz, ki lahko realizira izhod fizikalnih količin, kot sta nastavljena frekvenca in izhodna frekvenca. Izbere se lahko kot tip z odprtim odtokom. En digitalni izhodni terminal. En relejni izhodni terminal. Dva analogna izhodna priključka: OV~10V/0-20mA, ki lahko prikazujeta izhod izhodne frekvence/toka/napetosti/frekvenčnega ukaza/rotacijskega signali faktorja hitrosti/moči
Delovanje zaslona in tipkovnice	LED zaslon	Opremljen je z 8 funkcijskimi tipkami, 5-mestno 7-segmentno LED in 5 LED indikatorji stanja t lahko izvaja vrtenje naprej, nazaj vrtenje, ponastavitev, zaustavitev, jog, kot tudi nastavitev parametrov in prikaz
Delovanje zaslona in tipkovnice	Zaščitna funkcija	Zaznavanje kratkega stika motorja ob vklopu, vhodna in izhodna zaščita pred izgubo faze, prenapetostna zaščita, prenapetostna zaščita, prenizka napetost, zaščita pred pregrevanjem, zaščita pred preobremenitvijo itd.
Okolje	Mesto prijave	V zaprtih prostorih, ki niso neposredno izpostavljeni sončni svetlobi, brez prahu, korozivnih plinov, vnetljivih plinov, oljne meglice, vodne pare, kapljajoče vode ali soli itd.
	Nadmorska višina	Manj kot 1000m
	Vlažnost okolja	-10 ℃ ~ + 40 ℃ (če je temperatura okolja med 40 ℃ ~ 50 ℃, je potrebno zmanjšanje moči)
	Vlažnost	Manj kot 95 % RH, brez kondenzacije vodnih kapljic
	Vibracije	Manj kot 5,9 m/s² (0,6 g)
	Temperatura skladiščenja	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
