Kaj je glavna enota Ring-Main in kako deluje

Pri prenovi mestnih kabelskih cevovodov, podpori distribuciji električne energije za novo energijo in projektih oskrbe z električno energijo za stanovanjske skupnosti in industrijske parke,Glavne enote Ring(RMU) služijo kot jedrna stikalna naprava v srednjenapetostnih obročnih distribucijskih omrežjih 10--24 kV. Zahvaljujoč svoji kompaktni strukturi ohišja, zanesljivim sklopom stikal za obremenitev in prilagodljivemu obročastemu načinu napajanja so RMU-ji postali običajna oprema za distribucijo električne energije na prostem, ujemanje s transformatorskimi postajami in podzemno distribucijo električne energije po cevovodih. Ta dokument vsebuje podroben uvod, ki zajema osnovna delovna načela opreme, pet glavnih prednosti, uporabna mesta, rutinske preglede in vzdrževanje ter tehnični trend novih okolju prijaznih plinsko izoliranih RMU v industriji, ki skrbi za običajne ključne besede iskanja v električnem sektorju.

I. Osnovno načelo delovanja

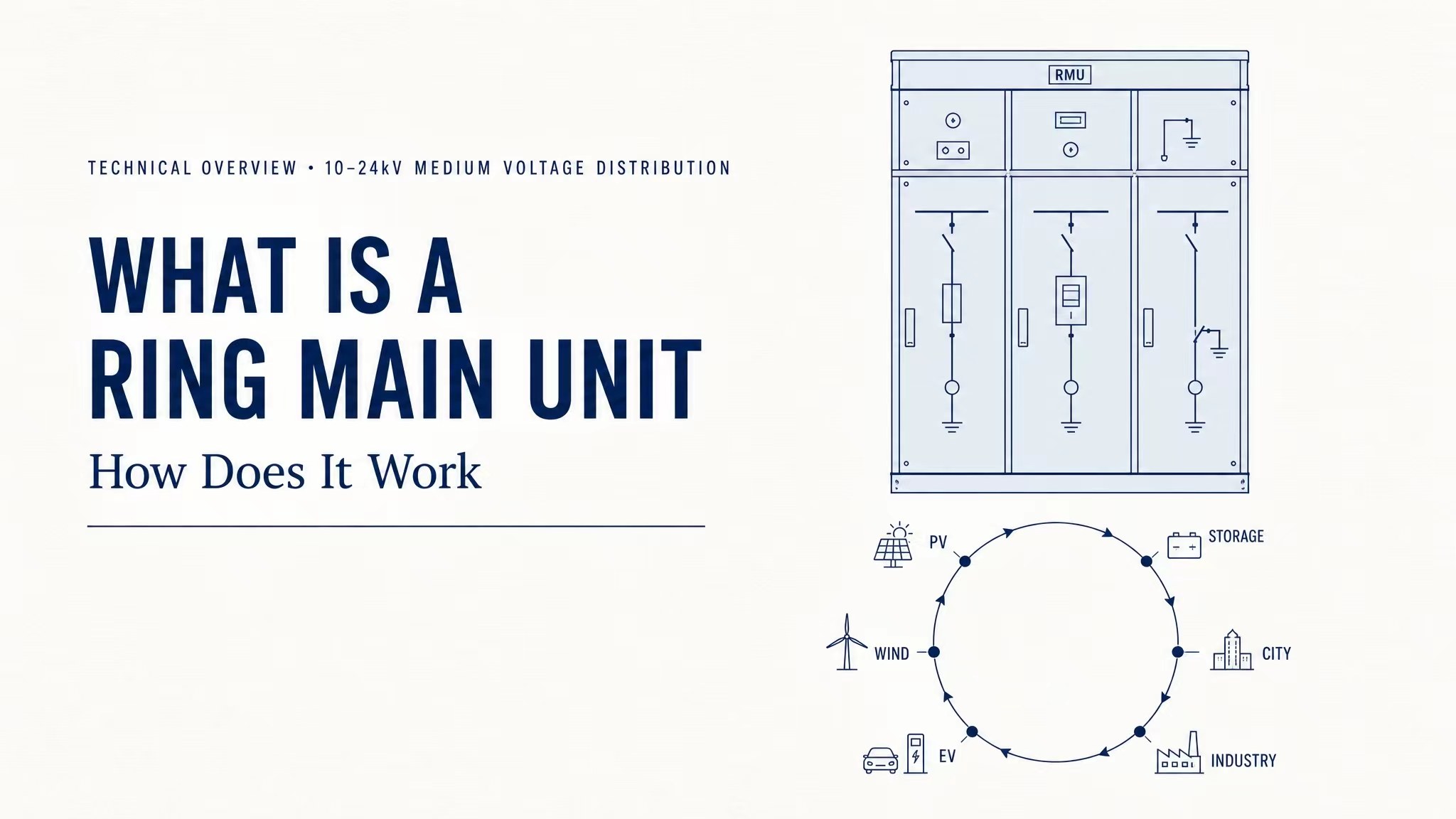

Obročno napajanje se nanaša na oblikovanje sklenjene obročaste napajalne zanke s povezovanjem več visokonapetostnih kablov od konca do konca. RMU-ji, opremljeni z notranjimi komponentami, vključno s stikali za obremenitev, ozemljitvenimi stikali in varovalkami, nadzorujejo povezavo in odklop kabelskih vodov znotraj zanke.

Ko pride do kratkega stika ali poškodbe kabla na enem odseku obročnega omrežja, lahko RMU hitro odklopi okvarjeni segment. Zvočna vezja lahko še vedno prenašajo moč dvosmerno, s čimer se izognejo izpadom električne energije na celotnem območju in močno izboljšajo stabilnost oskrbe z električno energijo mestnih distribucijskih omrežij --- to je njegova osnovna funkcija, po kateri se razlikuje od navadnih visokonapetostnih stikalnih omar.

II. Pet osnovnih funkcij izdelka

1. Kompaktna zasnova omarice za prihranek prostora za namestitev
Z modularno integrirano strukturo je njegova celotna prostornina veliko manjša od običajnih visokonapetostnih stikalnih omar. Lahko se neposredno namesti v cestne zelene pasove, kabelske vrtine in utesnjene podzemne prostore za distribucijo električne energije, zaradi česar je idealen za prostorsko omejene zunanje distribucijske točke v mestih.

2. Več izbirnih izolacijskih medijev z izjemno varnostjo
Trg ponuja različne vrste, vključno z izoliranimi s plinom SF6, okolju prijaznimi izdelki s plinsko izolacijo iz suhega zraka, s trdno izolacijo in z zračno izolacijo. Popolnoma zaprta struktura ohišja je vodotesna in odporna na prah z zaščitno stopnjo IP67, odporna na erozijo zaradi dežja, peska, vlage in obalne slane megle za 24-urno delovanje na prostem.

3. Obročno napajanje s hitro izolacijo napake
Podpira preklapljanje z dvojnim napajanjem. Ko pride do napake na eni veji, enota takoj zaklene in izolira napako, ne da bi prekinila oskrbo z električno energijo za druge uporabnike, zaradi česar je nepogrešljiva pri nadgradnji in obnovi električnega omrežja v starih mestnih območjih.

4. Enostavna struktura z dolgoročnim delovanjem brez vzdrževanja
Notranje komponente s plinom izoliranih RMU-jev ne oksidirajo z zunanjim zrakom, kar zmanjšuje dnevno obremenitev pregledov. Mehanska bremenska stikala se ponašajo z visoko vzdržljivostjo in lahko prenesejo pogoste preklope.

5. Podpora za inteligentno nadgradnjo prek primarno-sekundarne integracije
Novi inteligentni RMU-ji so opremljeni s senzorskimi terminali za daljinsko spremljanje temperature, tlaka plina in signalov napak na liniji. Združljivi z zalednimi sistemi pametnih omrežij omogočajo nenadzorovano delovanje in samodejne alarme za napake, kar je v skladu s trendom inteligentne transformacije distribucije električne energije.

III. Glavni scenariji uporabe

● Podzemna prenova kablov v starih urbanih predelihin zunanje elektroenergetske obročne mreže ob občinskih cestah

● Visokonapetostne razdelilne enote za stanovanjske četrti, poslovne kompleksein podzemne parkirne hiše

● Dohodne in odhodne stikalne omareznotraj transformatorskih postaj škatlastega tipa

● 10 kV omrežna distribucija električne energijeza fotovoltaične elektrarne in projekte porazdeljenega shranjevanja energije

● Podporni sistemi napajanja za industrijske parke, industrijske cone, rudnikein infrastrukturo hitrih cest

● Zunanja obročna napajalna mesta na obalnih ulicah, v mestih in na podeželju;protikorozijske omare se prilagajajo težkim delovnim okoljem

IV. Standardne dnevne metode vzdrževanja

1. Redno pregledujte zunanjost omariceza udrtine, korozijo ali staranje/poškodovane tesnilne trakove na vratih omar; popravite odlomljeno barvo, da preprečite rjavenje in vdor vode.

2. Občasno preverite tlak v plinski komorimodelov s plinsko izolacijo in nemudoma odpravite alarme za uhajanje nizkega tlaka.

3. Večkrat preizkusite gladko preklopno delovanjebremenskih stikal in ozemljitvenih stikal ter očistite nakopičen prah in ostanke v notranjosti omare.

4. Preverite temperaturo kabelskih spojevza odpravo skritih nevarnosti, kot so ohlapne in pregrete sponke.

5. Izvajajte redne preskuse vzdržljive napetosti izolacijein preverite normalno delovanje inteligentnih nadzornih terminalov in indikatorjev napak.

V. Trend razvoja industrije

Zaradi politike dvojnega ogljika postajajo okolju prijazni RMU-ji s suho zračno izolacijo vse bolj priljubljeni. Zamenjajo tradicionalni toplogredni plin žveplov heksafluorid s čistim zrakom kot izolacijskim medijem za vrhunsko okoljsko učinkovitost. Medtem so primarno-sekundarna integracija, miniaturizacija in inteligenca postale glavne usmeritve industrije, RMU-ji pa še naprej zagotavljajo zanesljivo podporo za gradnjo mestnih pametnih distribucijskih omrežij.
