Katerih je pet ključnih meritev za ocenjevanje transformatorja?

Pet ključnih meritev zaOcenjevanje TransformerjaKakovost, ki temelji na mednarodnih standardih (IEC 60076) in industrijski inženirski praksi, se osredotoča predvsem na učinkovitost delovanja transformatorja, zanesljivost varnosti in stabilnost delovanja. Spodaj je sistematična razlaga petih osnovnih meritev:

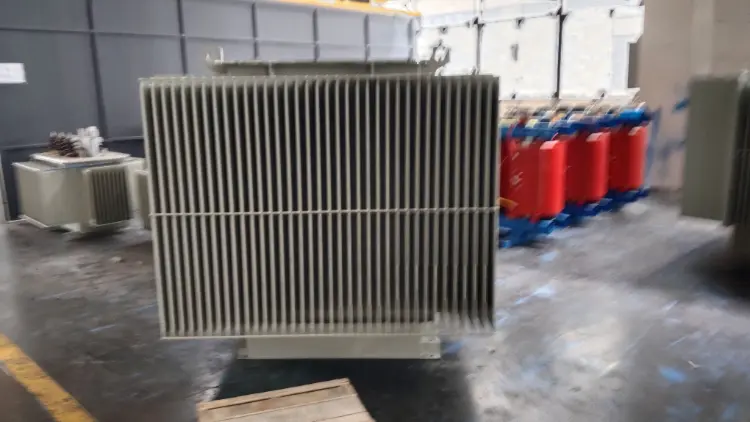

1. Nazivna zmogljivost

Nanaša se na navidezno moč, ki jo lahko transformator neprekinjeno zagotavlja v daljših obdobjih pod nazivno napetostjo, nazivno frekvenco in določenimi pogoji hlajenja, merjeno v kVA ali MVA.

Funkcija: Določa nosilnost transformatorja in služi kot primarna osnova za izbiro.

Načelo izbire: Na podlagi skupne moči obremenitve (ob upoštevanju faktorja moči in sočasnega faktorja), s 15–25-odstotno rezervo, rezervirano za preprečevanje preobremenitve in ogrevanja (»majhen konj, ki vleče velik voziček«) ali izgube v prostem teku (»velik konj, ki vleče majhen voziček«).

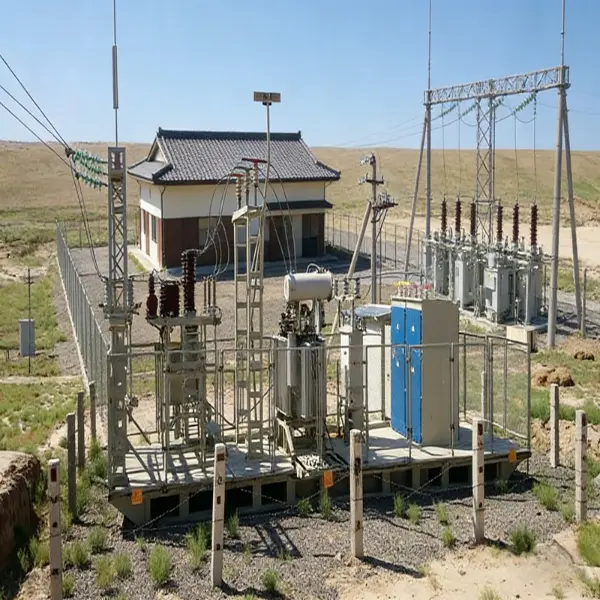

Inženirska uporaba: 35kV transformatorji se običajno gibljejo od 1 do 40 MVA, medtem ko fotovoltaične stopnjevalne postaje običajno uporabljajo 400 do 1000 kVA enote.

Primeri parametrov izdelka: 35 kV transformator Deyan Electric ima nazivno zmogljivost 160 kVA; Suhi transformator podjetja Xiangtong Electric ima nazivno moč 400 kVA.

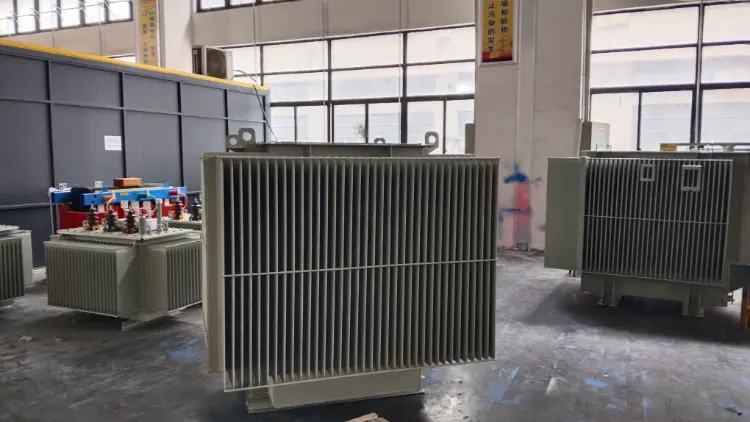

2. Izguba brez obremenitve

Znano tudi kot izguba železa, se nanaša na izgubo delovne moči, ko je sekundarna stran transformatorja odprta, primarna stran pa je izpostavljena nazivni napetosti. Sestoji predvsem iz histereze jedra in izgub zaradi vrtinčnih tokov.

Vplivni dejavniki: material jedra (npr. hladno valjana zrnato usmerjena silicijeva jeklena pločevina), postopek laminiranja, zasnova gostote magnetnega pretoka.

Pomen energetske učinkovitosti: Osnovna metrika za ocenjevanje energetske učinkovitosti transformatorja. Izdelki z izjemno visoko učinkovitostjo imajo izgube brez obremenitve ≤ 0,6 W/kg.

Tipične vrednosti: 160 kVA oljni transformator ima izgube brez obremenitve okoli 280 W; modeli z visokim izkoristkom lahko padejo pod 200 W.

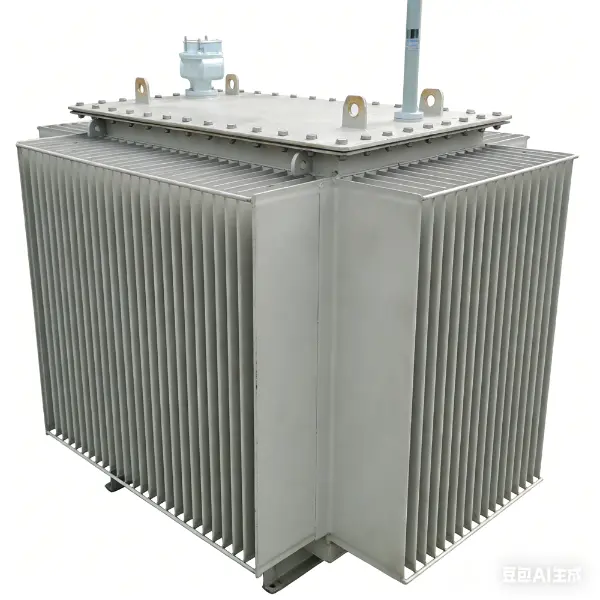

3. Izguba obremenitve

Znano tudi kot izguba bakra, se nanaša na izgubo delovne moči, ki nastane zaradi upora navitja pod nazivnim tokom, sorazmerno s kvadratom toka bremena.

Vplivni dejavniki:

Material prevodnika (baker je boljši od aluminija), površina prečnega prereza in postopek povezovanja.

Vrednost vrednotenja:

Neposredno vpliva na obratovalne stroške; manjše izgube prinašajo boljšo dolgoročno energetsko učinkovitost.

Tipične vrednosti:

Transformator 160 kVA ima izgube obremenitve okoli 2820 W, medtem ko je modele z visokim izkoristkom mogoče krmiliti pod 2500 W.

Primer parametra izdelka: izguba obremenitve električnega transformatorja Deyan je 2820 W

4. Impedanca kratkega stika (%)

Nanaša se na odstotek nazivne napetosti, potrebne za uporabo nazivnega toka na primarni strani, ko je sekundarna stran v kratkem stiku, kar odraža velikost notranjega upora transformatorja.

Funkcije:

Omejuje tok kratkega stika (večja impedanca zmanjša tok kratkega stika);

Vpliva na stopnjo regulacije napetosti (višja impedanca povzroči večji padec napetosti med nihanjem obremenitve).

Tipično območje:

Razdelilni transformatorji: 4%–6% (izravnalna stabilnost in padec napetosti);

Težka industrijska oprema (npr. obločne peči): 8–15 %;

Kadar več enot deluje vzporedno, mora biti odstopanje impedance ≤±0,5 %.

Primeri izdelkov:

Huarui Electric: 4,5 % impedančna napetost

Xiangtong Electric: 4,0 % impedančna napetost

5. Izolacijska zmogljivost

Zajema izolacijsko trdnost in stanje staranja med navitji ter med navitji in tlemi, kar predstavlja temelj za varno delovanje.

Osnovne postavke testiranja:

Izolacijska upornost: merjena z megohmetrom, odraža suhost izolacije in stopnjo staranja;

Prenosna napetost močnostne frekvence: vzdrži določeno napetost (npr. 75 kV za navitja 35 kV) 1 minuto brez okvare;

Delna razelektritev (PD): ≤3pC je optimalna; preseganje tega praga kaže na poslabšanje izolacije;

Razred izolacije: razred A (105 °C), razred F (155 °C), razred H (180 °C), določanje meja dviga temperature.

Standardna osnova: GB/T 6451 in IEC 60076 obvezno določata mejne vrednosti vzdržljive napetosti izolacije in delne razelektritve.

Primer parametra izdelka: transformatorji, ki jih proizvaja Jinghengjin, imajo stopnjo izolacije LI200AC85; Izolacijski razred Jinyu Electric je H.

Dodatne opombe: Drugi kritični pomožni indikatorji

Čeprav niso med "petimi ključnimi parametri", ti ostajajo bistveni v inženirski praksi:

Dvig temperature: dvig temperature zgornjega olja ≤60K, dvig temperature navitja ≤65K (IEC 60076-2);

Connection Group‌: Dyn11 je glavni tok za distribucijo, ki zavira popačenje tretjega harmonika in zagotavlja stabilno delovanje pri trifaznih neuravnoteženih obremenitvah;

Metoda hlajenja‌: Naravno hlajenje v olju (ONAN) in hlajenje s suhim zrakom (AN) vplivata na učinkovitost odvajanja toplote in okoljsko uporabnost;
