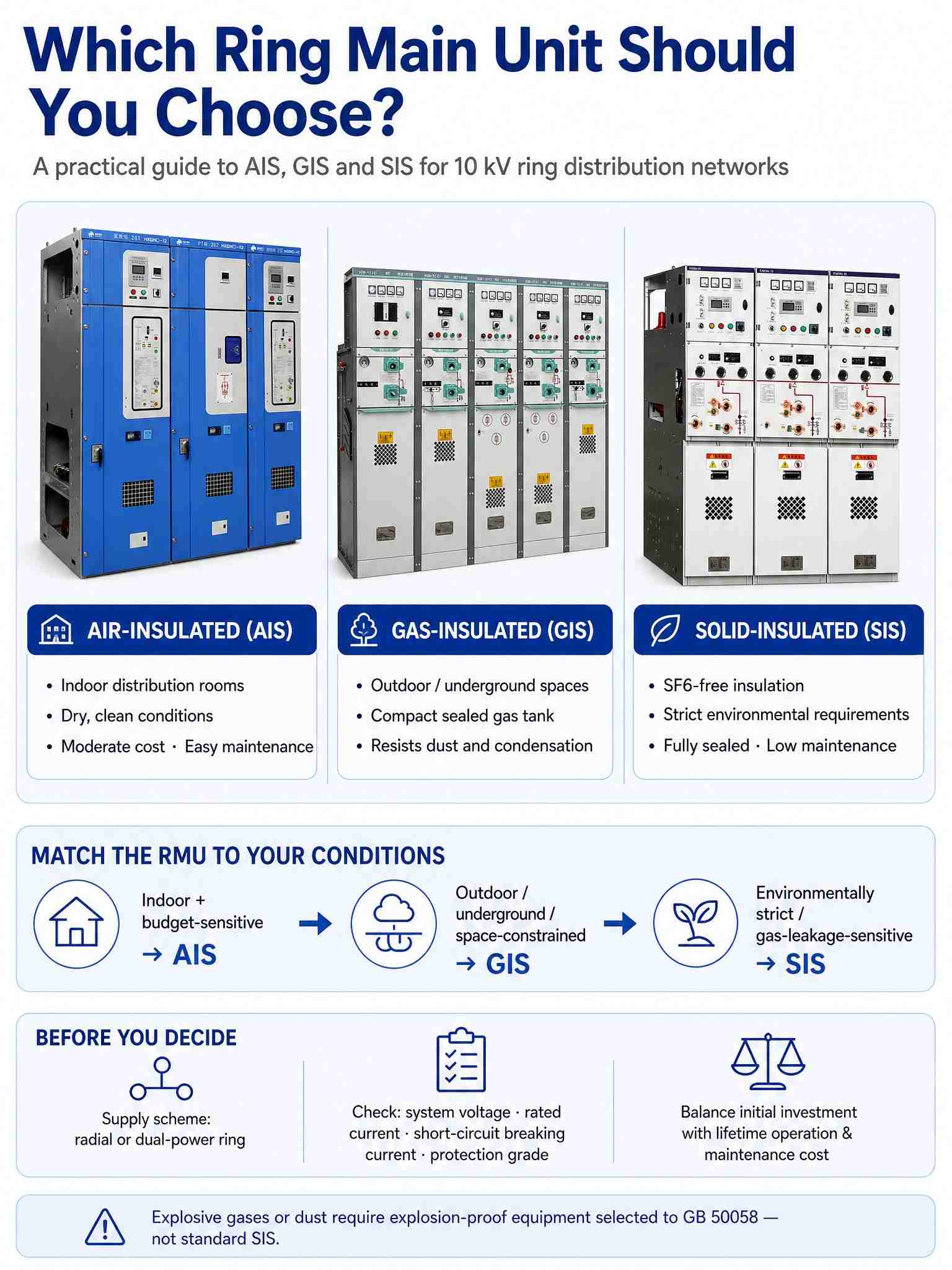

Katero glavno enoto Ring izbrati?

Glavna obročna enota (RMU) je jedro stikalne naprave \(10\mathrm{kV}\) obročnih distribucijskih omrežij - vendar izbira pravega še zdaleč ni preprosta. Odgovor je manj odvisen od samega izdelka kot od vašega delovnega okolja, sheme napajanja in funkcionalnih potreb. Ta članek vodi skozi odločitev o izbiri glede na obliko izolacije, scenarij uporabe in električne parametre, tako da lahko ujemate pravi RMU s svojim projektom.

Začnite z obliko izolacije - določa odtis, okoljsko prilagodljivost in breme vzdrževanja.

• Zračno izolirani RMU (AIS) ustrezajo notranjim distribucijskim prostorom s suhimi, čistimi in dobro vzdrževanimi pogoji. Ponujajo zmerne stroške, intuitivno strukturo in enostavno vzdrževanje, vendar so omare večje in občutljive na vlago in prah.
• Plinsko izolirane RMU (GIS) ustrezajo zunanjim stikalnim postajam, podzemnim cevnim galerijam, ozkim distribucijskim prostorom in fotovoltaičnim projektom. Njihov zaprti rezervoar za plin zagotavlja kompaktno velikost, majhen odtis in močno odpornost proti prahu in kondenzu – po višji ceni.
• RMU s trdno izolacijo (SIS) ustrezajo projektom s strogimi okoljskimi zahtevami – brez SF6, brez uhajanja plina ali tveganja za učinek tople grede – kot tudi scenarijem, občutljivim na požarno varnost in uhajanje plina. Primarni vodniki so v celoti inkapsulirani v epoksidno smolo brez polnjenja s plinom, kar zagotavlja popolnoma zaprto zasnovo z malo vzdrževanja, čeprav z višjimi zahtevami glede obdelave.

Opomba: za lokacije z eksplozivnimi plini ali prahom je treba uporabiti protieksplozijsko varno električno opremo, izbrano v skladu z GB 50058 (Kodeks za načrtovanje električnih inštalacij v eksplozivnih atmosferah), namesto standardnih RMU s trdno izolacijo.

Nato uskladite scenarij.

Preprosto povedano: notranji in proračunsko občutljivi projekti \(\rightarrow\) AIS; zunanja, podzemna ali prostorsko omejena mesta \(\rightarrow\) GIS; okoljsko strogi projekti ali projekti, občutljivi na uhajanje plina \(\desna puščica\) SIS (za resnično eksplozivne atmosfere je potrebna oprema, odporna proti eksplozijam po GB 50058). Za nove energetske transformatorske postaje in pametna distribucijska omrežja so plinsko izolirane enote z integracijo primarnega in sekundarnega vse bolj pogosta izbira, ki omogoča nadzor na daljavo, samodejno alarmiranje napak in nenadzorovano delovanje.

Preverite shemo napajanja in električne parametre.

Poleg oblike izolacije preverite, ali omrežje zahteva preprosto radialno napajanje ali napajanje z dvojnim napajalnim obročem, in preverite osnovne parametre - napetost sistema, nazivni tok, prekinitveni tok kratkega stika in stopnjo zaščite. Ti se morajo ujemati s konfiguracijo omrežja in obsegom obremenitve; sicer tudi prava vrsta izolacije ne more zagotoviti varnega delovanja.

Uravnotežite prve stroške z življenjskimi stroški.

Razumna izbira pretehta začetno naložbo v primerjavi z dolgoročnimi stroški delovanja in vzdrževanja. Cenejša enota, ki zahteva pogosto vzdrževanje ali se ne prilega svojemu okolju, lahko v svoji življenjski dobi stane veliko več. Uskladite RMU s svojimi pogoji - ne s ceno.
